专利号: 2022227894402
申请人: 佛山市早美五金制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

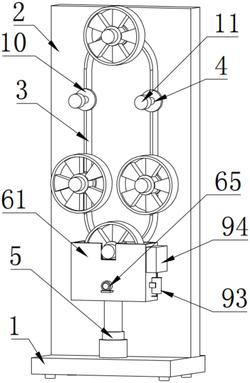

1.一种用于汽车轮毂销售的金属展示架,包括底座和架体,所述架体竖直固定安装在底座的上表面后部,其特征在于:

所述架体的前侧壁开设有闭环式的导向通道,所述导向通道的内腔中等距设置有放置杆,所述架体的内腔中设置有驱动机构,所述底座的上表面固定安装有液压缸,所述液压缸的输出轴端设置有清洁机构;

所述清洁机构包括安装壳、装配壳、两个外圈软刷、两个内圈软刷、步进电机和驱动辊,所述安装壳的底面与液压缸的输出轴端面固定连接,所述装配壳固定安装在安装壳的内腔中部,两个所述外圈软刷对称固定安装在装配壳的内腔左右两侧,两个所述内圈软刷对称固定安装在装配壳的内腔前后两侧,所述步进电机固定安装在安装壳的前侧壁下部,所述驱动辊通过轴承活动安装在安装壳的下部,且所述驱动辊的前端与步进电机的输出轴端固定连接;

所述安装壳上设置有吸尘机构。

2.根据权利要求1所述的用于汽车轮毂销售的金属展示架,其特征在于,所述驱动机构包括两个皮带轮、传动皮带、连接块和伺服电机,两个所述皮带轮通过轴承对称活动安装在架体的内腔前部,所述传动皮带活动套设在两个皮带轮的外圈,所述传动皮带的外圈等距固定安装有一组连接块,所述放置杆的后端延伸至架体的内腔中,且所述放置杆的后端通过轴承与连接块的前侧壁活动连接,所述伺服电机固定安装在架体的内腔后部,且一个所述皮带轮的侧壁中心处与伺服电机的输出轴端面固定连接。

3.根据权利要求1所述的用于汽车轮毂销售的金属展示架,其特征在于,所述架体的内腔中对称设置有两个支杆,所述支杆的两端分别与架体的内腔前后两侧固定连接。

4.根据权利要求1所述的用于汽车轮毂销售的金属展示架,其特征在于,所述吸尘机构包括四组通孔、连通腔、吸尘泵和过滤箱,四组所述通孔对称开设在安装壳的内腔上部,所述连通腔开设在安装壳的下部,所述通孔与连通腔连通,所述吸尘泵固定安装在安装壳的一侧壁,所述吸尘泵的进气端通过连通管与连通腔的内腔连通,所述过滤箱固定安装在安装壳的一侧壁,所述吸尘泵的出气端通过连接管与过滤箱的内腔连通。

5.根据权利要求1所述的用于汽车轮毂销售的金属展示架,其特征在于,所述放置杆的前端延伸至导向通道的内腔外,所述放置杆的中部固定套设有限位块,所述放置杆的前端螺纹安装有限位套筒。
