专利号: 2022227855164
申请人: 杭州爱之德工贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

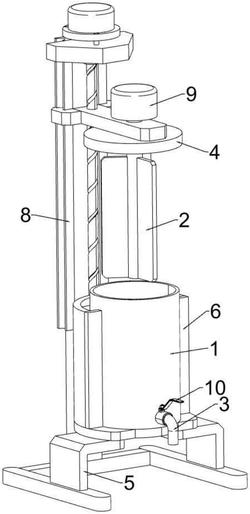

1.一种蜡烛生产用快速发泡机,包括发泡缸(1)以及使所述发泡缸(1)内的石蜡发泡的搅拌桨(2),其特征在于,还包括:出料管(3),设置于所述发泡缸(1)的一侧;

顶盖(4),盖合于所述发泡缸(1)上,所述搅拌桨(2)一端穿过并延伸所述顶盖(4);

底座(5),位于所述发泡缸(1)的底部,所述发泡缸(1)位于所述底座(5)上;

以及加热组件(6),设置于所述底座(5)上,并位于所述发泡缸(1)的外表面;

其中,所述加热组件(6)包括:

加热箱(61),设置于所述底座(5)上,位于所述发泡缸(1)的一侧面上;

加热管(62),具有若干个,均匀间隔设置于所述加热箱(61)的内壁上,并位于所述发泡缸(1)的侧面。

2.根据权利要求1所述的一种蜡烛生产用快速发泡机,其特征在于,所述加热箱(61)为半圆形,其半圆形为空心结构,所述加热箱(61)的横截面与所述发泡缸(1)的外表面相连。

3.根据权利要求2所述的一种蜡烛生产用快速发泡机,其特征在于,所述加热箱(61)上具有用于散热的弧形散热槽(7),并沿所述加热箱(61)的半圆方向设置。

4.根据权利要求1所述的一种蜡烛生产用快速发泡机,其特征在于,所述底座(5)上还包括有用于调节搅拌桨(2)升降的调节组件(8)。

5.根据权利要求4所述的一种蜡烛生产用快速发泡机,其特征在于,所述调节组件(8)包括:支撑架(81),设置于所述底座(5)上;

第一电机(82),设置于所述支撑架(81)上,所述第一电机(82)输出轴贯穿所述支撑架(81);

滚珠丝杆(83),设置于所述第一电机(82)输出轴上;

移动座(84),通过螺母座与所述滚珠丝杆(83)螺纹连接,所述顶盖(4)位于所述移动座(84)底部,且所述搅拌桨(2)伸出所述顶盖(4)的一端与所述移动座(84)相连;

导轨(85),具有两个,并分别设置于所述支撑架(81)的两侧;

滑块(86),设置于所述移动座(84)的两侧,所述滑块(86)与同侧的所述导轨(85)滑动连接。

6.根据权利要求5所述的一种蜡烛生产用快速发泡机,其特征在于,还包括有动力组件(9),用于驱动搅拌桨(2)转动对石蜡进行搅拌;

所述动力组件(9)包括:

第二电机(91),其输出轴贯穿所述移动座(84),并与所述搅拌桨(2)相连。

7.根据权利要求1所述的一种蜡烛生产用快速发泡机,其特征在于,所述出料管(3)上设有球阀(10)。

8.根据权利要求1所述的一种蜡烛生产用快速发泡机,其特征在于,所述发泡缸(1)与所述加热箱(61)的比例为5/4。
