专利号: 2022227851638
申请人: 山东汇量测试技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

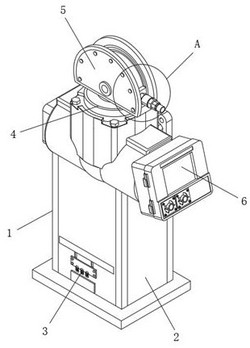

1.一种多点检测式氨气检测仪,包括机体(1)和固定座(2),其特征在于:所述机体(1)的底端安装有固定座(2),所述固定座(2)的顶端设置有转动机构(4),所述转动机构(4)的顶端外表面连接有检测机构(5),所述固定座(2)的一侧外表面固定安装有控制器(6),所述检测机构(5)包括连接板(501),所述连接板(501)连接在转动机构(4)的顶端,所述连接板(501)的内壁固定安装有调节轨道(502),所述调节轨道(502)的内部插设有滑动板(503),所述滑动板(503)的外表面固定安装有检测头(504)。

2.根据权利要求1所述的一种多点检测式氨气检测仪,其特征在于:所述滑动板(503)插设在调节轨道(502)的内部,所述滑动板(503)在调节轨道(502)的内部滑动连接。

3.根据权利要求1所述的一种多点检测式氨气检测仪,其特征在于:所述连接板(501)的外表面为半圆形结构,所述检测头(504)通过螺丝固定安装在滑动板(503)的外表面。

4.根据权利要求1所述的一种多点检测式氨气检测仪,其特征在于:所述转动机构(4)包括安装座(401),所述安装座(401)固定安装在固定座(2)的顶端外表面,所述安装座(401)的顶端焊接有连接杆(402),所述连接杆(402)的顶端固定连接有轴承座(403),所述轴承座(403)的内表面插设有转动杆(404)。

5.根据权利要求4所述的一种多点检测式氨气检测仪,其特征在于:所述轴承座(403)圆周设置在转动杆(404)的外圈表面,所述转动杆(404)在轴承座(403)的外表面转动连接,所述轴承座(403)焊接在连接杆(402)的顶端表面。

6.根据权利要求1所述的一种多点检测式氨气检测仪,其特征在于:所述固定座(2)的一侧外表面设置有防护机构(3),所述防护机构(3)包括滑动轨道(301),所述滑动轨道(301)的外表面连接有第一夹持板(302),所述第一夹持板(302)的一侧开设有插设槽(303),所述第一夹持板(302)的下方设置有第二夹持板(304)。

7.根据权利要求6所述的一种多点检测式氨气检测仪,其特征在于:所述插设槽(303)开设在固定座(2)的侧壁表面,所述第一夹持板(302)焊接在滑动轨道(301)的表面,所述滑动轨道(301)的表面固定连接有底板,所述滑动轨道(301)在底板上滑动连接,所述第一夹持板(302)和第二夹持板(304)的外表面皆开设有半圆形孔槽。
