专利号: 2022227617062
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

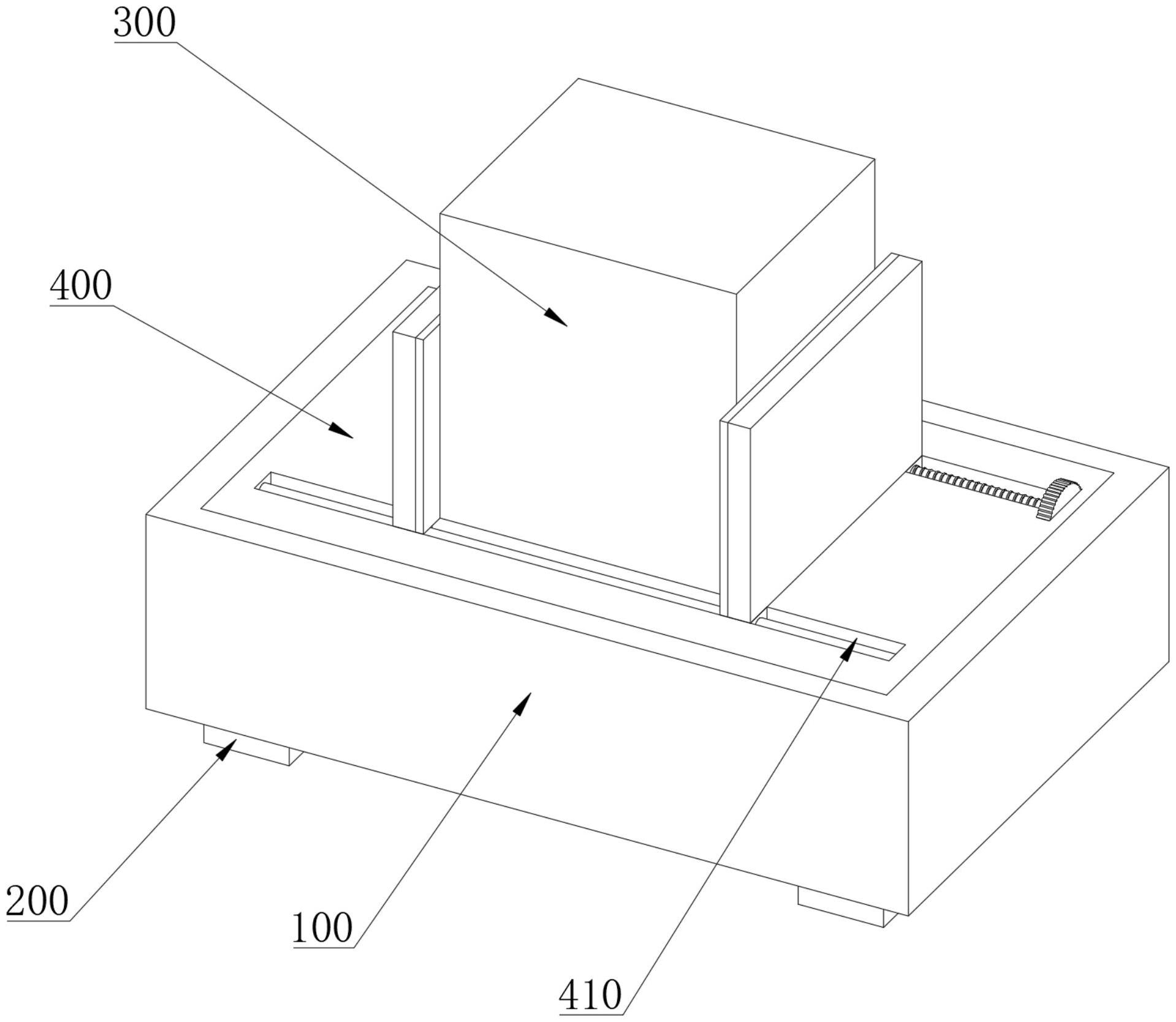

1.广播电视设备降噪设备,其特征在于:包括底座(100)、支撑脚(200)、设备主体(300)和减震降噪机构(500),所述支撑脚(200)固定连接于所述底座(100)底部四角边部位置处,所述减震降噪机构(500)固定连接于所述底座(100)内腔,所述设备主体(300)通过固定机构(400)固定连接于所述底座(100)顶部中间位置处,所述固定机构(400)包括支撑板(410)、滑槽(420)、滑杆(430)、双向丝杆(440)、滑块(450)、转盘(460)和夹板(470),所述底座(100)内部通过所述减震降噪机构(500)固定连接有支撑板(410),所述支撑板(410)顶部前后侧开设有滑槽(420),前部所述滑槽(420)左侧侧中间位置处固定连接有滑杆(430),后侧所述滑槽(420)左右侧转动连接有双向丝杆(440),且所述滑杆(430)外侧壁与所述双向丝杆(440)外侧壁对称滑动连接有滑块(450),所述双向丝杆(440)外侧壁右侧固定连接有转盘(460),且内嵌于所述支撑板(410)顶部中间位置处,所述滑块(450)顶部固定连接有夹板(470)。

2.根据权利要求1所述的广播电视设备降噪设备,其特征在于:所述滑块(450)滑动连接于所述滑槽(420)内部,且后侧所述滑块(450)通过螺纹螺接于所述双向丝杆(440)外侧。

3.根据权利要求1所述的广播电视设备降噪设备,其特征在于:所述夹板(470)相对侧粘接有橡胶垫,所述转盘(460)外侧壁设置有防滑纹。

4.根据权利要求1所述的广播电视设备降噪设备,其特征在于:所述减震降噪机构(500)包括移动槽(510)、限位槽(520)、限位块(530)、移动块(540)、第一弹簧(550)、挤压块(560)和第二弹簧(570),所述底座(100)内腔底部左侧和右侧中间位置处开设有移动槽(510),所述移动槽(510)左右两侧开设有限位槽(520),所述限位槽(520)内部滑动连接有限位块(530),所述限位块(530)相对侧之间固定连接有移动块(540),左侧所述移动块(540)左侧中间位置处与右侧所述移动块(540)右侧中间位置处固定连接有第一弹簧(550),所述支撑板(410)底部位于所述移动块(540)顶部位置处固定连接有挤压块(560),所述支撑板(410)底部四角边部位置处固定连接有第二弹簧(570)。

5.根据权利要求4所述的广播电视设备降噪设备,其特征在于:所述第一弹簧(550)另一端与所述底座(100)内侧壁固定连接,所述第二弹簧(570)底端与所述底座(100)内腔底部固定连接。

6.根据权利要求4所述的广播电视设备降噪设备,其特征在于:所述支撑板(410)滑动连接于所述底座(100)内腔,且与所述底座(100)内侧壁紧密贴合,所述移动块(540)顶部与挤压块(560)底部均设置有斜面。
