专利号: 202222749761X
申请人: 常州维一自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

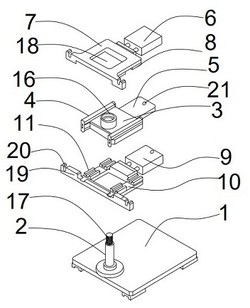

1.一种涂布机刮刀调整装置,其特征在于:包括支架组件、调节组件和刮刀组件,所述支架组件包括底座(1),所述底座(1)上连接支撑柱(2),所述支撑柱(2)上连接有支撑板(3),所述支撑板(3)的两侧连接有滑轨(4),所述支撑板(3)的后端连接有固定板(5),所述调节组件包括第一调节组件和第二调节组件,所述第一调节组件和第二调节组件分别位于支撑板(3)的上下两侧,所述第一调节组件包括第一电机(6)和第一连接板(7),所述第一电机(6)与固定板(5)连接,所述第一电机(6)的输出端与第一连接板(7)连接,所述第一连接板(7)底部设有第一滑块(8),所述第一滑块(8)与支撑板(3)的两侧的滑轨(4)滑动连接,所述第二调节组件包括第二电机(9)和第二连接板(10),所述第二电机(9)与固定板(5)连接,所述第二电机(9)的输出端与第二连接板(10)连接,所述第二连接板(10)底部设有第二滑块(11),所述第二滑块(11)与支撑板(3)的两侧的滑轨(4)滑动连接,所述刮刀组件包括上刮刀组件和下刮刀组件,所述上刮刀组件和下刮刀组件分别与第一连接板(7)和第二连接板(10)的前端连接。

2.根据权利要求1所述的涂布机刮刀调整装置,其特征在于:所述上刮刀组件包括上刮板(12),所述刮板前端倾斜连接有上刮片(13),所述下刮刀组件与上刮刀组件结构相同且对称设置。

3.根据权利要求2所述的涂布机刮刀调整装置,其特征在于:所述支撑板(3)的中间设有上下贯通的螺纹套筒(16),所述支撑柱(2)的顶部设有外螺纹(17),所述支撑柱(2)与螺纹套筒(16)之间螺纹连接,所述第一连接板(7)和第二连接板(10)中间设有贯通的凹槽(18)。

4.根据权利要求3所述的涂布机刮刀调整装置,其特征在于:所述第一连接板(7)和第二连接板(10)的前端都一体成型有条形板(19),所述条形板(19)的两端设有连接槽(20)。

5.根据权利要求4所述的涂布机刮刀调整装置,其特征在于:所述固定板(5)设有上下贯穿的螺栓孔(21)。
