专利号: 202222715140X
申请人: 深圳福延科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

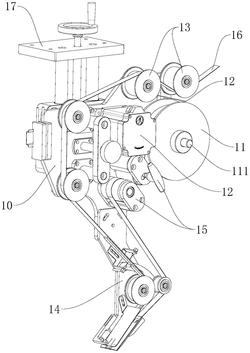

1.一种口罩海绵条粘贴检测机构,包括:安装板,驱动机构、剥离机构、牵引机构、底带,所述驱动机构和所述牵引机构分别设于所述安装板上,所述驱动机构与所述牵引机构传动连接,所述底带以预定路径通过所述剥离机构后再与所述牵引机构连接,所述底带上间隔设有若干海绵条,其特征在于,所述剥离机构包括,第一检测器和第二检测器,所述第一检测器和所述第二检测器分别位于所述底带的行进路径上,所述第一检测器用于检测海绵条的有无,所述第二检测器用于控制所述驱动机构运行。

2.根据权利要求1所述的口罩海绵条粘贴检测机构,其特征在于,所述剥离机构还包括:连接板,所述连接板与所述安装板的底部转动连接,所述连接板远离所述安装板的一端转动连接有剥标调节板,所述第一检测器设于所述连接板上,所述剥标调节板的一端连接有剥标板,所述剥标板的一端延伸出所述剥标调节板,所述第二检测器设于所述剥标板伸出所述剥标调节板的一端上。

3.根据权利要求1所述的口罩海绵条粘贴检测机构,其特征在于,所述牵引机构包括:

牵引板,所述牵引板与所述安装板固定连接,所述牵引板上转动设有主动辊轴,所述主动辊轴的一端穿过所述牵引板与所述安装板与所述驱动机构传动连接,所述牵引板上还转动设有滚花轴,所述滚花轴与所述主动辊轴间隔设置。

4.根据权利要求1所述的口罩海绵条粘贴检测机构,其特征在于,还包括收料盘,所述收料盘的中部设有转轴,所述转轴的一端穿过所述安装板与所述牵引机构传动连接,所述收料盘的上方还设有感应开关,所述感应开关与所述驱动机构电连接。

5.根据权利要求1所述的口罩海绵条粘贴检测机构,其特征在于,还包括若干入料导向轮,若干所述入料导向轮设于所述安装板的侧部。

6.根据权利要求2所述的口罩海绵条粘贴检测机构,其特征在于,所述连接板的一端中部与所述安装板转动连接,所述连接板上还设有连接调节槽,所述剥标调节板的中部与所述连接板的另一端转动连接,所述剥标调节板远离所述剥标板的一端还设有剥标调节槽。

7.根据权利要求2所述的口罩海绵条粘贴检测机构,其特征在于,所述剥标调节板的一端设有水平延伸设置的剥标台,所述剥标板与所述剥标台固定连接,所述剥标台的上方还设有压标板。
