专利号: 2022227051806
申请人: 芜湖双港特色旅游有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

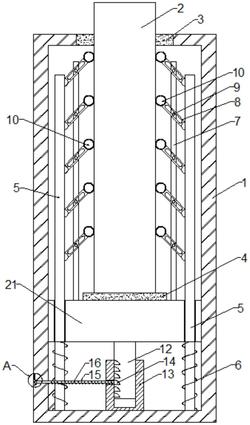

1.一种玻璃幕墙的支撑结构,包括支撑座、玻璃幕墙主体、橡胶塞和橡胶垫一,所述玻璃幕墙主体一端滑动穿插在所述支撑座内,其一端与所述橡胶垫一挤压接触,所述橡胶塞固定设于所述支撑座的上端口处,其特征在于,还包括:支撑块,所述支撑块滑动设于所述支撑座内,所述橡胶垫一固定设于所述支撑块上端;

导向支撑组件,所述导向支撑组件对称设于所述支撑座内的两侧,且与所述支撑块连接,用于对所述支撑块进行导向;

垂直夹紧组件,所述垂直夹紧组件处于所述支撑座内的支撑块上端两侧,且与所述导向支撑组件连接,用于对玻璃幕墙主体进行垂直导向夹持,使得所述玻璃幕墙主体保持垂直稳定状态;

锁紧组件,所述锁紧组件与所述支撑块连接,用于对所述支撑块的位置进行固定。

2.根据权利要求1所述的一种玻璃幕墙的支撑结构,其特征在于,所述导向支撑组件包括:导向杆,所述导向杆固定设于所述支撑座内的两侧,且所述支撑块滑动套设在所述导向杆上;

弹簧一,所述导向杆套设在所述导向杆上,其两端分别与所述支撑座内壁和支撑块连接。

3.根据权利要求2所述的一种玻璃幕墙的支撑结构,其特征在于,所述垂直夹紧组件包括:转动杆,所述支撑座内的两侧分别均匀对称设有若干转动杆,所述转动杆一端与所述导向杆转动连接;

夹持辊,所述夹持辊与所述转动杆的另一端固定连接,用于对所述玻璃幕墙主体进行夹紧;

驱动杆,所述驱动杆设于所述支撑座内的两侧,且所述驱动杆上对应每个转动杆分别固定设有驱动柱,所述驱动柱一端滑动穿插在所述转动杆的驱动槽内。

4.根据权利要求1所述的一种玻璃幕墙的支撑结构,其特征在于,所述锁紧组件包括:固定柱,所述固定柱一端与所述支撑块固定连接,另一端滑动穿插在导向筒内,所述导向筒与所述支撑座内壁固定连接,所述固定柱的插入端一侧均匀设有若干定位槽;

定位块,所述定位块穿插在一个定位槽内;

拉杆,所述拉杆的一端与所述定位块固定连接,另一端穿过支撑座壳壁,且固定连接有拉块,所述支撑座的壳壁上设有拉块的放置凹槽,所述拉块处于所述支撑座的凹槽内;

弹簧二,所述弹簧二套设在所述拉杆上,其两端分别与所述定位块和拉块连接;

隔板,所述隔板滑动穿插在所述支撑座壳壁的导向槽内,所述隔板用于对所述拉块进行保护;

弹簧三,所述弹簧三的两端分别与所述支撑座的导向槽内壁和隔板连接。

5.根据权利要求4所述的一种玻璃幕墙的支撑结构,其特征在于,所述隔板的外侧设有推动槽。
