专利号: 2022226970678
申请人: 济南峰越机械设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

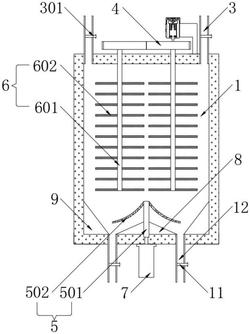

1.一种高效混合搅拌设备,包括搅拌箱体(1)、机架(2)以及进料管(3),所述搅拌箱体(1)的底部固定安装有机架(2),所述搅拌箱体(1)顶部的两侧均开设有进料管(3),其特征在于,所述搅拌箱体(1)的顶部且位于两个所述进料管(3)之间设置有驱动组件(4),所述搅拌箱体(1)内部的底部设置有第一搅拌组件(5),所述搅拌箱体(1)内部的顶部且位于第一搅拌组件(5)的两侧均设置有第二搅拌组件(6);

所述第一搅拌组件(5)包括位于搅拌箱体(1)内部底部的第二中心杆(501),所述第二中心杆(501)的四周设置有多个搅拌叶片(502),多个所述搅拌叶片(502)设置成等间距的环状分布,所述搅拌叶片(502)设置成向上凹陷的弧形状,所述搅拌叶片(502)与第二中心杆(501)为固定连接。

2.根据权利要求1所述的一种高效混合搅拌设备,其特征在于,所述搅拌箱体(1)底部的中间位置设置有第二电机(7),所述第二中心杆(501)与搅拌箱体(1)为转动连接,所述第二中心杆(501)与第二电机(7)的输出轴为固定连接。

3.根据权利要求1所述的一种高效混合搅拌设备,其特征在于,所述第二搅拌组件(6)包括位于搅拌箱体(1)内部顶部一侧的第一中心杆(601),所述第一中心杆(601)的两侧均设置有多个搅拌棒(602),多个所述搅拌棒(602)等间距的依次排列。

4.根据权利要求1所述的一种高效混合搅拌设备,其特征在于,所述驱动组件(4)包括位于搅拌箱体(1)的顶部且位于两个所述进料管(3)之间的第一齿轮(401),所述第一齿轮(401)的一侧设置有第二齿轮(402),所述第一齿轮(401)的上方设置有第一电机(403),所述第一电机(403)的一侧设置有支撑座(404)。

5.根据权利要求4所述的一种高效混合搅拌设备,其特征在于,所述第一齿轮(401)与第二齿轮(402)为啮合连接,所述第一齿轮(401)与第一电机(403)的输出轴为固定连接,所述支撑座(404)与搅拌箱体(1)为固定连接,两个所述第二搅拌组件(6)上的第一中心杆(601)均穿过搅拌箱体(1)、并延伸到搅拌箱体(1)的外侧,所述第一中心杆(601)与搅拌箱体(1)为转动连接,两个所述第二搅拌组件(6)上的第一中心杆(601)分别与第一齿轮(401)以及第二齿轮(402)为固定连接。

6.根据权利要求1所述的一种高效混合搅拌设备,其特征在于,所述搅拌箱体(1)内部的底部且位于第二中心杆(501)的外侧设置有第一导料块(8),所述搅拌箱体(1)内部底部的边缘处设置有第二导料块(9)。

7.根据权利要求6所述的一种高效混合搅拌设备,其特征在于,所述进料管(3)上设置有进料阀门(301),所述搅拌箱体(1)底部的两侧且位于第一导料块(8)以及第二导料块(9)之间设置有出料管(10),所述出料管(10)上设置有出料阀门(11)。
