专利号: 2022226715477
申请人: 国建华中建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

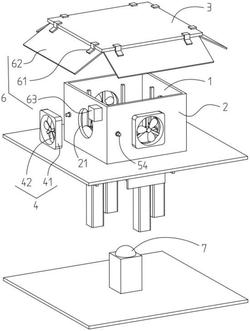

1.一种地下室节能采光通风结构,地下室的顶部设有通风井,所述通风井向上延伸设有井墙,所述井墙的顶部设有透明顶盖,其特征在于:包括换气装置、封闭装置、太阳能装置,所述井墙侧壁设有通风口,所述换气装置、所述封闭装置均设置于所述通风口位置处,所述太阳能装置设置于所述透明顶盖四周,所述太阳能装置位于所述换气装置上方,所述太阳能装置与所述换气装置电连接,其中,所述封闭装置用于封闭所述通风口。

2.根据权利要求1所述的地下室节能采光通风结构,其特征在于:所述换气装置包括支架、换气扇,所述支架设置于所述通风口位置处,所述支架位于所述井墙外侧壁,所述换气扇设置于所述支架上。

3.根据权利要求1所述的地下室节能采光通风结构,其特征在于:所述封闭装置包括滑动机构、封闭板、驱动机构、湿度检测机构,所述滑动机构设置于所述井墙内侧壁,所述封闭板设置于所述滑动机构上,所述驱动机构设置于地下室的顶部,所述驱动机构与所述封闭板连接用于驱动所述封闭板关闭所述通风口,所述湿度检测机构设置于所述井墙外侧壁,所述湿度检测机构与所述驱动机构信号连接。

4.根据权利要求3所述的地下室节能采光通风结构,其特征在于:所述滑动机构包括滑轨、滑块,所述滑轨设置于所述井墙内侧壁,所述滑块设置于所述滑轨上,其中,所述封闭板设置于所述滑块上。

5.根据权利要求4所述的地下室节能采光通风结构,其特征在于:所述驱动机构包括驱动连接架、驱动气缸,所述驱动连接架设置于地下室的顶部,所述驱动气缸设置于所述驱动连接架上,所述驱动气缸与所述封闭板连接。

6.根据权利要求5所述的地下室节能采光通风结构,其特征在于:所述湿度检测机构包括湿度传感器,所述湿度传感器设置于所述井墙外侧壁上。

7.根据权利要求1所述的地下室节能采光通风结构,其特征在于:所述太阳能装置包括连接件、太阳能板、蓄电池,所述连接件设置于所述透明顶盖上,所述太阳能板与所述连接件连接,所述太阳能板向下倾斜布置,所述蓄电池设置于所述井墙外侧壁,所述蓄电池与所述太阳能板电连接。

8.根据权利要求7所述的地下室节能采光通风结构,其特征在于:所述太阳能板与所述透明顶盖的夹角范围为30°‑45°。

9.根据权利要求1所述的地下室节能采光通风结构,其特征在于:所述通风井的正下方设有凸面镜。

10.根据权利要求1所述的地下室节能采光通风结构,其特征在于:所述透明顶盖为钢化玻璃。
