专利号: 2022226675338
申请人: 福建海西滤水龙头研究中心有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

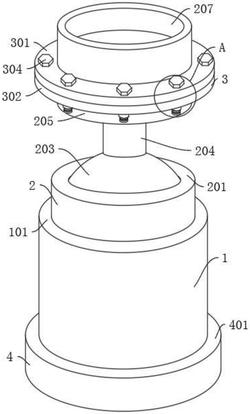

1.一种滤水龙头复合滤芯,包括主体机构(1)、调节机构(2)、安装机构(3)和防溅机构(4),其特征在于:所述调节机构(2)位于主体机构(1)的上部,所述安装机构位于调节机构(2)的上部,所述防溅机构(4)位于主体机构(1)的下部;

所述主体机构(1)包括过滤器(101)、无纺布(102)、沸石(103)、亚硫酸钙过滤层(104)和椰壳活性炭过滤层(105),所述无纺布(102)固定安装在过滤器(101)内部的上端,所述沸石(103)固定安装在无纺布(102)的下端,所述亚硫酸钙过滤层固定安装在沸石(103)的下端,所述椰壳活性炭过滤层(105)固定安装在亚硫酸钙过滤层(104)的下端。

2.根据权利要求1所述的一种滤水龙头复合滤芯,其特征在于:所述调节机构(2)包括调节架(201)、调节槽(202)、调节球(203)、连接柱(204)、安装柱(205)、安装槽(206)和出水管(207),所述调节架(201)固定安装在过滤器(101)的上端,所述调节槽(202)固定设置在调节架(201)的上端,所述调节球(203)活动安装在调节槽(202)的内部,所述连接柱(204)固定安装在调节球(203)的上端。

3.根据权利要求2所述的一种滤水龙头复合滤芯,其特征在于:所述安装柱(205)固定安装在连接柱(204)的上端,所述安装槽(206)固定设置在安装柱(205)的上端,所述出水管(207)螺纹安装在安装槽(206)的内部。

4.根据权利要求3所述的一种滤水龙头复合滤芯,其特征在于:所述安装机构(3)包括上法兰盘(301)、下法兰盘(302)、法兰孔(303)、安装螺钉(304)和限位块(305),所述上法兰盘(301)固定安装在出水管(207)的外端,所述下法兰盘(302)固定安装在安装柱(205)的外端,所述法兰孔(303)固定设置在上法兰盘(301)的上端,所述安装螺钉(304)活动安装在法兰孔(303)的内部,所述限位块(305)螺纹安装在安装螺钉(304) 的外端。

5.根据权利要求4所述的一种滤水龙头复合滤芯,其特征在于:所述防溅机构(4)包括出水阀(401)、出水口(402)和防溅槽(403),所述出水阀(401)固定安装在过滤器(101)的下端,所述出水口(402)固定安装在出水阀(401)的内部,所述防溅槽(403)固定设置在出水阀(401)的下端。

6.根据权利要求5所述的一种滤水龙头复合滤芯,其特征在于:所述无纺布(102)固定安装在椰壳活性炭过滤层(105)的下端,所述无纺布(102)安装在出水口(402)的上端,所述防溅槽(403)固定安装在出水口(402)的下端,所述法兰孔(303)呈等距分布,所述安装螺钉(304)呈等距分布。

7.根据权利要求6所述的一种滤水龙头复合滤芯,其特征在于:所述调节槽(202)与调节球(203)相适配,所述安装槽(206)与出水管(207)相适配,所述上法兰盘(301)与出水管(207)相适配,所述下法兰盘(302)与安装柱(205)相适配,所述安装螺钉(304)与法兰孔(303)相适配,所述安装螺钉(304)与限位块(305)相适配。
