专利号: 2022226647643
申请人: 青岛筑臻新能源科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

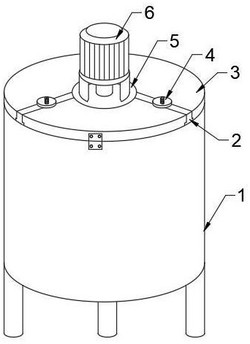

1.一种砂浆混合桶,包括混合筒(1)、搅拌轴(10)、侧刮板(7)以及下刮板(11),其特征在于,所述混合筒(1)顶端通过三个安装支板(2)固定有安装座(5),且所述安装座(5)上通过轴承活动安装有搅拌轴(10),所述搅拌轴(10)的下端置于混合筒(1)内部;

所述搅拌轴(10)上通过连接杆(8)安装有四个呈环形分布的侧刮板(7),所述搅拌轴(10)的下端通过固定杆安装有四个呈环形分布的下刮板(11),且所述下刮板(11)设置在侧刮板(7)的下方;

所述搅拌轴(10)上焊接有螺旋叶(9),且所述螺旋叶(9)的直径由下至上逐渐增大。

2.如权利要求1所述的一种砂浆混合桶,其特征在于:所述混合筒(1)内部底端设置有四个连接座,四个所述连接座构成一个圆锥状的底筒(12),且所述底筒(12)的内径由下至上逐渐增大;

所述混合筒(1)底端焊接有一个下料阀(13),且所述下料阀(13)的上端与底筒(12)的底端对接。

3.如权利要求2所述的一种砂浆混合桶,其特征在于:所述下刮板(11)倾斜设置,且所述下刮板(11)的斜率与底筒(12)的截面斜率一致,所述下刮板(11)下端不直接与底筒(12)表面接触;

每一个所述下刮板(11)下端均设置有刮齿二,四个所述下刮板(11)下端的刮齿二错位且互补设置,所述刮齿二与底筒(12)表面接触。

4.如权利要求3所述的一种砂浆混合桶,其特征在于:每一个所述侧刮板(7)朝外一侧均设置有刮齿一(14),且四个所述侧刮板(7)上的刮齿一(14)错位且互补设置,所述刮齿一与混合筒(1)内壁接触;

每一个所述侧刮板(7)朝内一侧均设置有多个等间距分布的搅拌杆。

5.如权利要求1所述的一种砂浆混合桶,其特征在于:所述安装座(5)上端通过支架安装有正反转驱动电机(6),所述正反转驱动电机(6)通过联轴器与搅拌轴(10)连接。

6.如权利要求1所述的一种砂浆混合桶,其特征在于:三个所述安装支板(2)将混合筒(1)顶端分别三个相同扇形空间,每个所述安装支板(2)的两侧均设置有放置片;

每两个相邻的所述安装支板(2)之间均铰接有一个门板(3);

所述安装支板(2)上固定有螺杆,所述螺杆上螺纹连接有紧固圆环(4),所述紧固圆环(4)与门板(3)、安装支板(2)紧密贴合。
