专利号: 2022226488115
申请人: 深圳涂技堡保温技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

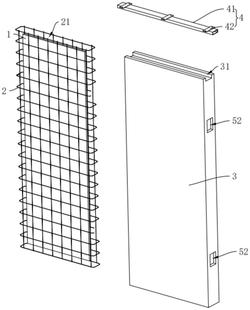

1.复合结构装配式隔墙,其特征在于,包括:

夹芯层,所述夹芯层上设有用于吸收声能的吸声结构;

支撑网架,所述夹芯层收容于所述支撑网架内,或所述支撑网架镶嵌于所述夹芯层内;

外围层,所述外围层设有隔挡声能的隔声结构,所述外围层包覆在所述夹芯层的外侧,所述支撑网架镶嵌于所述外围层内。

2.根据权利要求1所述的复合结构装配式隔墙,其特征在于:所述吸声结构为所述夹芯层上形成的若干个用于吸收声能的吸音孔;所述隔声结构为所述外围层上形成的若干个孔径小于所述吸音孔且用于阻隔声能的隔音孔。

3.根据权利要求2所述的复合结构装配式隔墙,其特征在于:所述支撑网架为立体状的钢丝网架,所述支撑网架围合形成有收容腔,所述夹芯层收容并固定于所述收容腔内。

4.根据权利要求3所述的复合结构装配式隔墙,其特征在于:所述夹芯层位于所述收容腔在厚度方向上的中间位置,所述夹芯层的厚度方向上的两侧面距离所述收容腔的厚度方向上的两侧面的距离相同。

5.根据权利要求4所述的复合结构装配式隔墙,其特征在于:所述收容腔的厚度为D,所述夹芯层的厚度为d,其中d为D的1/5‑4/5。

6.根据权利要求2所述的复合结构装配式隔墙,其特征在于:所述支撑网架为平面型或S型或W型钢丝网,所述夹芯层包覆在所述支撑网架外侧。

7.根据权利要求1所述的复合结构装配式隔墙,其特征在于:所述夹芯层发泡一体成型,所述外围层发泡一体成型。

8.根据权利要求1所述的复合结构装配式隔墙,其特征在于:所述外围层朝向屋顶楼板的一侧上形成有第一凹槽,所述复合结构装配式隔墙还包括校位条,所述校位条能够卡入所述第一凹槽内,所述校位条用于安装在屋顶楼板上。

9.根据权利要求1所述的复合结构装配式隔墙,其特征在于:所述外围层的一侧形成有凸起,所述外围层的另一侧形成有与所述凸起适配的卡槽,所述凸起能够与所述卡槽卡合连接。
