专利号: 2022226307618
申请人: 滁州欣发食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

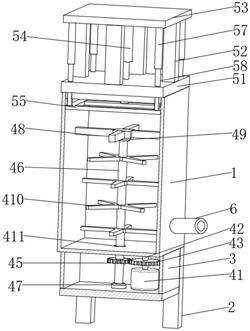

1.一种玉米淀粉生产用原料浸泡罐,包括浸泡罐体(1),其特征在于:所述浸泡罐体(1)的底部固定安装有支撑腿(2),所述浸泡罐体(1)的底部固定安装有固定箱(3),所述浸泡罐体(1)的内部设置有搅拌加速机构(4),所述浸泡罐体(1)的顶部设置有顶盖压降机构(5),所述浸泡罐体(1)的右侧固定安装有卸料管(6);

所述顶盖压降机构(5)包括顶盖体(51),所述顶盖体(51)设置在浸泡罐体(1)的顶部,所述顶盖体(51)的顶部固定安装有固定体(52),所述固定体(52)的顶部固定安装有顶板(53),所述顶板(53)的底部固定安装有电动杆(54),所述电动杆(54)远离顶板(53)的一端固定安装有固定框(55),所述固定框(55)的内部设置有滤网(56),所述顶板(53)的底部固定安装有固定套(57),所述固定框(55)的顶部固定安装有滑动杆(58)。

2.根据权利要求1所述的一种玉米淀粉生产用原料浸泡罐,其特征在于:所述固定套(57)与滑动杆(58)分别设置有四根,所述滑动杆(58)远离固定框(55)的一端滑动安装在固定套(57)中。

3.根据权利要求1所述的一种玉米淀粉生产用原料浸泡罐,其特征在于:所述搅拌加速机构(4)包括电机(41),所述电机(41)固定安装在固定箱(3)的底部内壁上,所述电机(41)的顶部固定安装有转动轴(42),所述转动轴(42)的外部固定安装有第一齿轮(43),所述第一齿轮(43)的左侧啮合有第二齿轮(45),所述第二齿轮(45)的中间位置固定安装有搅拌轴(46)。

4.根据权利要求3所述的一种玉米淀粉生产用原料浸泡罐,其特征在于:所述转动轴(42)远离电机(41)的一端设置有第一转动座(44),且所述第一转动座(44)固定安装在固定箱(3)的顶部内壁上。

5.根据权利要求3所述的一种玉米淀粉生产用原料浸泡罐,其特征在于:所述浸泡罐体(1)的内壁上固定安装有支撑架(48),所述搅拌轴(46)的底部与顶部分别设置有第二转动座(47)与第三转动座(49),且所述第二转动座(47)固定安装在固定箱(3)的底部内壁上,所述第三转动座(49)固定安装在支撑架(48)的底部。

6.根据权利要求5所述的一种玉米淀粉生产用原料浸泡罐,其特征在于:所述浸泡罐体(1)的底部与搅拌轴(46)的对应位置处开设有通孔,通孔内固定安装有限位套(411),且所述搅拌轴(46)穿过限位套(411)。

7.根据权利要求5所述的一种玉米淀粉生产用原料浸泡罐,其特征在于:所述搅拌轴(46)的外部固定安装有搅拌叶(410),且所述搅拌叶(410)共设置有四组。
