专利号: 202222593177X
申请人: 南通市嘉诚机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

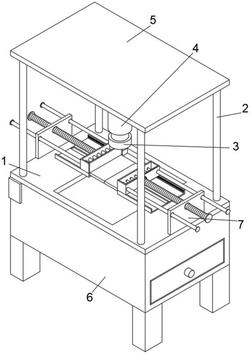

1.涡轮增压器轴承体加工冲压装置,其特征在于,包括:

基板(1),所述基板(1)的底面固定安装有固定盒(6);

冲压组件,所述冲压组件设置在所述基板(1)的顶面,用于对涡轮增压器轴承体进行冲压,所述冲压组件包括:两个固定板(7),两个所述固定板(7)均固定安装在所述基板(1)的顶面,所述基板(1)的顶面设置有两个安装架(11),所述安装架(11)的内部固定安装有弹性板(12),所述安装架(11)的内部一侧固定安装有若干个支撑盒(21),所述支撑盒(21)的内部固定安装有第一弹簧(22),所述支撑盒(21)的内部活动套接有挤压柱(15),所述第一弹簧(22)的一端与所述挤压柱(15)的一端固定连接,所述安装架(11)的一侧固定安装有轴承本体(10),所述轴承本体(10)内圈的内圆壁面固定套接有螺纹柱(9),所述固定板(7)的一侧开设有活动孔(8),所述活动孔(8)的内圆壁面开设有螺纹,所述螺纹柱(9)的外圆壁面与所述活动孔(8)的内圆壁面螺纹连接,所述安装架(11)的底面固定安装有支撑架(16),所述支撑架(16)的内部活动套接有支撑板(14),所述支撑架(16)的内部两侧均开设有安装槽(20),所述安装槽(20)的内部固定安装有连接柱(28),所述安装槽(20)的内部活动套接有连接块(27),所述连接块(27)的一侧开设有圆形通孔,所述圆形通孔的内圆壁面与所述连接柱(28)的外圆壁面活动套接,所述连接柱(28)的外圆壁面活动套接有第二弹簧(26),所述第二弹簧(26)的一端与所述连接块(27)的一侧固定连接,所述第二弹簧(26)的另一端与所述安装槽(20)的内部一侧固定连接,所述连接块(27)的一侧与所述支撑板(14)的一侧固定连接。

2.根据权利要求1所述的涡轮增压器轴承体加工冲压装置,其特征在于,所述冲压组件还包括:

顶板(5),所述顶板(5)设置在所述基板(1)的顶面,所述顶板(5)的底面固定安装有液压杆(4),所述液压杆(4)的伸缩轴的一端固定安装有冲压头本体(3),所述固定盒(6)的一侧固定安装有PLC控制器,所述液压杆(4)与所述PLC控制器电性连接。

3.根据权利要求1所述的涡轮增压器轴承体加工冲压装置,其特征在于:所述安装架(11)的一侧固定安装有两个限制柱(17),所述固定板(7)的一侧开设有两个圆形通孔,所述限制柱(17)的外圆壁面与所述圆形通孔的内圆壁面活动套接。

4.根据权利要求1所述的涡轮增压器轴承体加工冲压装置,其特征在于:所述支撑架(16)的内部底面开设有放置孔(19),所述放置孔(19)的内部活动套接有活动块(18),所述活动块(18)的顶面与所述支撑板(14)的底面固定连接。

5.根据权利要求1所述的涡轮增压器轴承体加工冲压装置,其特征在于:所述基板(1)的顶面开设有下料孔(13),所述固定盒(6)的内部设置有收集盒(24),所述固定盒(6)的一侧开设有取料孔(23),所述收集盒(24)与所述取料孔(23)活动套接。

6.根据权利要求1所述的涡轮增压器轴承体加工冲压装置,其特征在于:所述固定盒(6)的内部一侧固定安装有橡胶板(25)。

7.根据权利要求2所述的涡轮增压器轴承体加工冲压装置,其特征在于:所述基板(1)的顶面固定安装有若干个支撑柱(2),所述支撑柱(2)的顶面与所述顶板(5)的底面固定连接。
