专利号: 2022225834500
申请人: 广州市荔湾区利龙金属天花材料厂
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

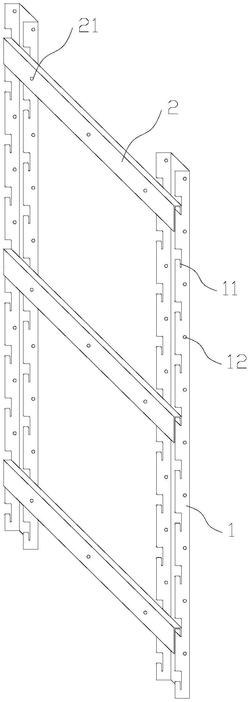

1.一种嵌入式龙骨干挂装置,其特征在于:包括两个竖向龙骨(1)和多个横向龙骨(2),所述横向龙骨(2)两端分别通过嵌入的方式卡在两个竖向龙骨(1)上,所述横向龙骨(2)设在板材(3)的背面,以使得板材(3)通过多个横向龙骨(2)挂在所述竖向龙骨(1)上。

2.根据权利要求1所述的嵌入式龙骨干挂装置,其特征在于:所述竖向龙骨(1)上设有多个嵌入槽(11),所述横向龙骨(2)卡在所述嵌入槽(11)中。

3.根据权利要求2所述的嵌入式龙骨干挂装置,其特征在于:所述横向龙骨(2)的横截面呈U型,所述横向龙骨(2)的一侧卡入所述嵌入槽(11)中。

4.根据权利要求3所述的嵌入式龙骨干挂装置,其特征在于:呈U型的横向龙骨(2)的两侧的高度不相同,横向龙骨(2)短的一侧卡入所述嵌入槽(11)中,长的一侧用于设在板材(3)的背面。

5.根据权利要求4所述的嵌入式龙骨干挂装置,其特征在于:所述竖向龙骨(1)由两个侧板和一个背板连接而成,所述嵌入槽(11)设在所述侧板上。

6.根据权利要求1~5中任一项所述的嵌入式龙骨干挂装置,其特征在于:所述竖向龙骨(1)的侧板上沿长度方向上设有多个第一固定孔(12),所述第一固定孔(12)通过角码固定在墙体上。

7.根据权利要求6所述的嵌入式龙骨干挂装置,其特征在于:所述横向龙骨(2)沿长度方向上设有多个第二固定孔(21),所述板材(3)通过第二固定孔(21)固定在所述横向龙骨(2)上。

8.根据权利要求7所述的嵌入式龙骨干挂装置,其特征在于:还包括沉头螺丝(4),所述沉头螺丝(4)穿过所述板材(3)和第二固定孔(21),以使得板材(3)固定在所述横向龙骨(2)上。
