专利号: 2022225813044
申请人: 国建华中建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

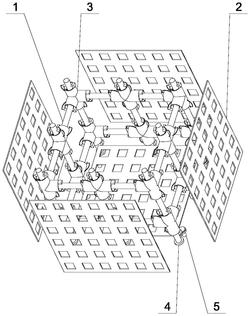

1.一种建筑施工电梯井口防护结构,包括均匀分布且纵横交错的栏杆(1)和安全网(2),其特征在于还包括:快速接头(3),所述栏杆(1)之间的连接处通过快速接头(3)进行连接固定,所述快速接头(3)包括接头本体(31)和夹固装置(32),所述接头本体(31)的内部设有供栏杆(1)横穿的横向通孔(311)以及竖穿的竖向通孔(312),所述横向通孔(311)、竖向通孔(312)的直径大于栏杆(1)的直径,所述夹固装置(32)位于横向通孔(311)、竖向通孔(312)的每个端口上。

2.根据权利要求1所述的一种建筑施工电梯井口防护结构,其特征在于:所述夹固装置(32)包括夹板(321)、弹簧(322)和限位杆(323),所述夹板(321)均匀地分布于接头本体(31)的内部,所述弹簧(322)的一端与接头本体(31)的内壁连接,弹簧(322)的另一端与夹板(321)连接。

3.根据权利要求2所述的一种建筑施工电梯井口防护结构,其特征在于:所述接头本体(31)的端面连接有放置块(324),所述放置块(324)设有锁紧孔(325),所述锁紧孔(325)内设有凸螺纹。

4.根据权利要求3所述的一种建筑施工电梯井口防护结构,其特征在于:所述栏杆(1)上设有贯穿的放置孔(11),所述限位杆(323)的一端穿过放置孔(11)并插入锁紧孔(325)内,限位杆(323)与锁紧孔(325)连接的一端设有与凸螺纹相匹配的凹螺纹。

5.根据权利要求4所述的一种建筑施工电梯井口防护结构,其特征在于:所述限位杆(323)的另一端连接有连接绳(326),所述连接绳(326)的另一端与接头本体(31)的外壁连接。

6.根据权利要求2所述的一种建筑施工电梯井口防护结构,其特征在于:与每块所述夹板(321)连接的弹簧(322)至少设有两根。

7.根据权利要求2所述的一种建筑施工电梯井口防护结构,其特征在于:所述夹板(321)的上端设有圆弧倒角(327),所述倒角(327)向接头本体(31)的内壁方向延伸。

8.根据权利要求1所述的一种建筑施工电梯井口防护结构,其特征在于:所述栏杆(1)通过固定件(4)配合膨胀螺栓(5)与地面或电梯井口的墙壁进行连接,所固定件(4)的一端套设于栏杆(1)的下端,固定件(4)的两端之间通过第一连接杆(41)和第二连接杆(42)进行可旋转式地连接。

9.根据权利要求8所述的一种建筑施工电梯井口防护结构,其特征在于:所述第一连接杆(41)的一端设有旋转槽(411),所述第二连接杆(42)的一端设有与旋转槽(411)相匹配的旋转环(421)。

10.根据权利要求1所述的一种建筑施工电梯井口防护结构,其特征在于:所述安全网(2)竖向设于栏杆(1)围成的外侧、横向设于栏杆(1)围成的内侧。
