专利号: 2022225598175
申请人: 宜昌科奔新材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种便于更换灯泡的路灯,包括灯杆和安装在灯杆上的灯具,其特征在于:所述灯具包括固定座(10)和灯座(20),固定座(10)安装在灯杆上,灯座(20)通过钢索(30)牵引贴合于固定座(10)的下方,所述固定座(10)的下侧设有内凹的楔形定位槽(14),灯座(20)的上侧设有上凸的楔形定位块(23),定位块(23)与定位槽(14)配合使灯座(20)与固定座(10)定位,所述固定座(10)设有电极板(17),灯座(20)上设有弹性触片(25),灯座(20)与固定座(10)合拢时,弹性触片(25)与电极板(17)接触为灯座(20)供电;所述固定座(10)上安装有电磁插销(13),灯座(20)通过电磁插销(13)与固定座(10)固定。

2.根据权利要求1所述的一种便于更换灯泡的路灯,其特征在于:所述固定座(10)包括支撑座(11)和安装支撑座(11)顶部的壳体(19),支撑座(11)与灯杆安装,定位槽(14)设置于支撑座(11)的底部。

3.根据权利要求1所述的一种便于更换灯泡的路灯,其特征在于:所述灯座(20)包括升降板(21),灯体(27)安装在升降板(21)的下侧,定位块(23)位于升降板的上侧。

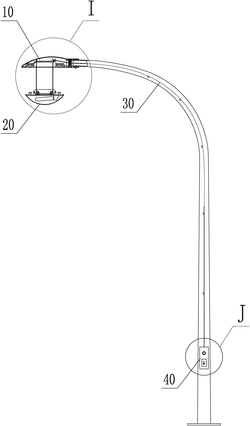

4.根据权利要求1所述的一种便于更换灯泡的路灯,其特征在于:所述固定座(10)靠灯杆一端设有第一滑轮(15),灯座(20)的上侧设有两个第二滑轮(24),钢索(30)一端从第一滑轮(15)上方绕过后,再从两个第二滑轮(24)下方绕过,钢索(30)端部穿过固定座(10)上的开孔(18)后固定,钢索(30)的另一端穿入灯杆的腔体与安装在灯杆下端的收放装置(40)连接。

5.根据权利要求4所述的一种便于更换灯泡的路灯,其特征在于:两个所述第二滑轮(24)安装在定位块(23)内,并位于定位块(23)的两端。

6.根据权利要求1所述的一种便于更换灯泡的路灯,其特征在于:所述固定座(10)位于定位槽(14)的两侧分别设有安装槽(12),电磁插销(13)安装在安装槽(12)内;所述灯座(20)上侧设有向上突出的锁紧座(22),灯座(20)与固定座(10)合拢时,锁紧座(22)伸入到安装槽(12)内,电磁插销(13)的伸缩杆能够穿入锁紧座(22)上的孔中。

7.根据权利要求1所述的一种便于更换灯泡的路灯,其特征在于:所述电极板(17)位于定位槽(14)两侧的凹槽中,每侧设有两个,电极板(17)通过导线柱(171)与电源连接;所述弹性触片(25)位于定位块(23)的两侧,每次设有两个,弹性触片(25)位置与电极板(17)位置对应。

8.根据权利要求1所述的一种便于更换灯泡的路灯,其特征在于:所述固定座(10)的底部设有限位槽(111),灯座(20)上部边缘设有凸起的限位环(26),限位环(26)与限位槽(111)楔形配合。

9.根据权利要求1所述的一种便于更换灯泡的路灯,其特征在于:所述固定座(10)靠灯杆一侧端部设有夹送导轮(16),钢索(30)穿过夹送导轮(16)后再绕过第一滑轮(15)。
