专利号: 2022224777017
申请人: 马强
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

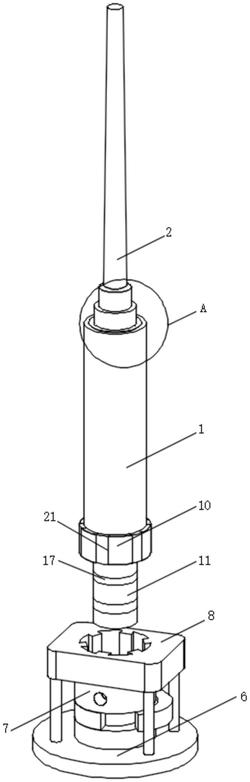

1.一种具有减震功能的纺织机械用锭子机构,包括锭杆(1)和安装在所述锭杆(1)上的锭子(2),其特征在于,所述锭杆(1)的下端与安装座拆卸装配,所述锭杆(1)的内壁通过轴承(3)与所述锭子(2)之间装配连接,所述轴承(3)的内壁与所述锭子(2)的外壁装配连接,所述轴承(3)的外壁通过缓冲盘(4)与所述锭杆(1)的内壁可拆卸装配连接,所述缓冲盘(4)内设有弹簧(5),所述安装座的下方用于与纺织机械装配连接,所述安装座包括底座(6)、固定座(7)和限位座(8),所述固定座(7)设置在所述底座(6)的中心位置处,所述限位座(8)通过支撑杆(9)设置在所述底座(6)上,所述锭杆(1)的下端通过限位块(10)设有插杆(11),所述插杆(11)和限位块(10)分别与所述固定座(7)和限位座(8)装配连接,所述固定座(7)的外侧可拆卸设有限位箍(12)。

2.根据权利要求1所述的一种具有减震功能的纺织机械用锭子机构,其特征在于:所述缓冲盘(4)包括内环(13)和外环(14),所述内环(13)设置所述外环(14)的内侧面,所述弹簧(5)设有多个且等距离设置在所述内环(13)与外环(14)之间,所述内环(13)与外环(14)之间设有减震垫(15)。

3.根据权利要求1所述的一种具有减震功能的纺织机械用锭子机构,其特征在于:所述固定座(7)的内壁设有卡环(16),所述插杆(11)的侧壁上设有与所述卡环(16)卡合适配的卡槽(17)。

4.根据权利要求3所述的一种具有减震功能的纺织机械用锭子机构,其特征在于:所述固定座(7)和插杆(11)的一侧设有螺纹槽(18),所述螺纹槽(18)内螺纹装配有限位螺栓(19)。

5.根据权利要求4所述的一种具有减震功能的纺织机械用锭子机构,其特征在于:所述限位座(8)上用于穿设限位块(10)的通槽上设有滑条(20),所述限位块(10)的外壁上设有与所述滑条(20)滑动适配的滑槽(21)。

6.根据权利要求5所述的一种具有减震功能的纺织机械用锭子机构,其特征在于:所述固定座(7)外侧中心位置处设有外槽(22),所述限位箍(12)设有两个,两个所述限位箍(12)的一端与所述外槽(22)转动装配,另一端通过紧固螺栓装配连接。

7.根据权利要求1所述的一种具有减震功能的纺织机械用锭子机构,其特征在于:所述底座(6)呈盘状结构,所述底座(6)的直径宽于所述限位座(8)的直径。
