专利号: 2022224672706
申请人: 洛阳松乔金属制品有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

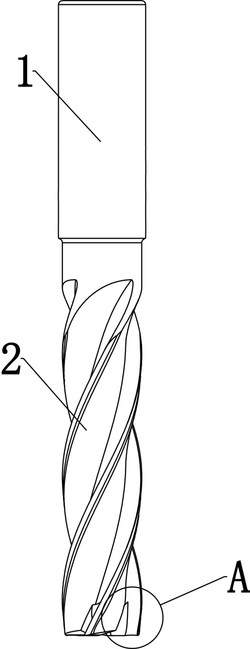

1.一种高速干切铣刀,包括刀柄(1)和刀身(2),所述刀柄(1)一侧设置有刀身(2),其特征在于:还包括双刀槽(5),所述刀身(2)由颈部(8)和刃部(9)组成,刀柄(1)通过颈部(8)与不少于一个的刃部(9)相连,刃部(9)绕所述刀身(2)的轴线自所述刀身(2)的下端朝所述刀柄(1)方向螺旋设置,刃部(9)内侧壁上开设有双刀槽(5),刃部(9)的外侧设置有周刃(10),刃部(9)的底端设置有端刃(4),端刃(4)与双刀槽(5)上开设有容屑槽(3)。

2.根据权利要求1所述的一种高速干切铣刀,其特征在于:所述双刀槽(5)由刀槽一(6)和刀槽二(7)组成,所述刀槽一(6)与刃部(9)上的侧刃相交设置,所述刀槽二(7)与刀槽一(6)相交设置。

3.根据权利要求2所述的一种高速干切铣刀,其特征在于:所述刀槽一(6)与刀槽二(7)均呈圆弧形并设置在刃部(9)上。

4.根据权利要求2所述的一种高速干切铣刀,其特征在于:所述刀槽二(7)的槽深大于刀槽一(6),且刀槽一(6)弧线的长度小于刀槽二(7)。

5.根据权利要求2所述的一种高速干切铣刀,其特征在于:所述刀槽一(6)和刀槽二(7)的螺旋角度与刃部(9)的螺旋角度一致。

6.根据权利要求1所述的一种高速干切铣刀,其特征在于:所述刀柄(1)和刀身(2)为一体成型结构。
