专利号: 2022224366734
申请人: 白丽萍
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

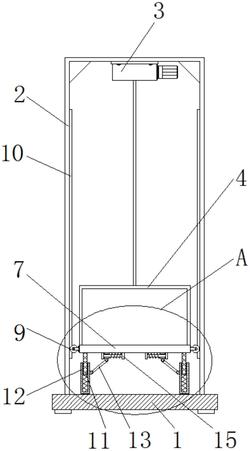

1.一种建筑工程物料提升装置,其特征在于:包括底座(1),所述底座(1)的上表面边缘处固定安装有支撑架(2),所述支撑架(2)的上端内壁设置有电动葫芦(3),所述电动葫芦(3)钢丝绳的下端部固定连接有支架(4),所述支架(4)的上端两侧均合页连接有挡板(5),所述挡板(5)的下端外壁安装有锁定机构(6);

所述支架(4)的下端部固定连接有底板(7),所述底板(7)的两侧外壁均固定安装有限位框(8),所述底板(7)的端面设置有定位轮(9),所述定位轮(9)两侧的支撑架(2)内壁均固定连接有卡板(10);

所述底板(7)的下表面两端均固定设置有缓冲杆(11),所述缓冲杆(11)的下端外壁套设有缓冲套管(12),所述缓冲套管(12)边侧的上端外壁活动连接有支杆(13)的一端,所述支杆(13)的另一端活动安装有滑套(14),所述滑套(14)边侧的底板(7)下表面固定连接有缓冲架(15)。

2.根据权利要求1所述的一种建筑工程物料提升装置,其特征在于:所述锁定机构(6)包括定位框(601)和拉杆(602),所述定位框(601)固定安装于挡板(5)的下端外壁,所述定位框(601)的内壁活动连接有拉杆(602)。

3.根据权利要求2所述的一种建筑工程物料提升装置,其特征在于:所述定位框(601)分别与拉杆(602)和限位框(8)组成滑动结构,所述拉杆(602)通过弹簧和定位框(601)相连接。

4.根据权利要求1所述的一种建筑工程物料提升装置,其特征在于:所述定位轮(9)分别与支撑架(2)和卡板(10)相贴合,所述定位轮(9)关于底板(7)的纵向中轴线对称分布。

5.根据权利要求1所述的一种建筑工程物料提升装置,其特征在于:所述缓冲杆(11)和缓冲套管(12)滑动设置,所述缓冲杆(11)和缓冲套管(12)通过弹簧相连接,所述缓冲套管(12)和底座(1)相贴合。

6.根据权利要求1所述的一种建筑工程物料提升装置,其特征在于:所述支杆(13)的两端分别与缓冲套管(12)和滑套(14)旋转连接,所述滑套(14)和缓冲架(15)滑动连接,所述滑套(14)通过弹簧和缓冲架(15)相连接。
