专利号: 2022224120221
申请人: 大庆宇涵井下作业技术服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

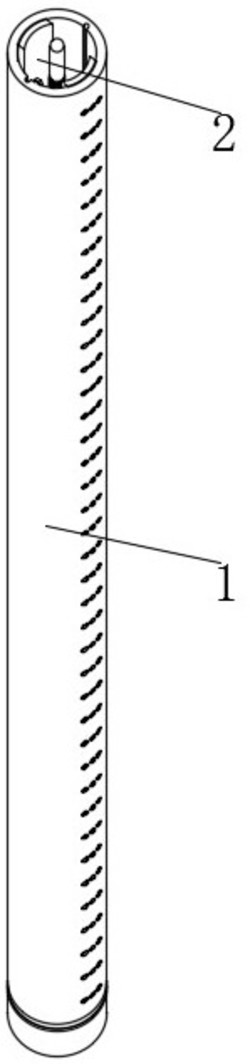

1.一种石油开采用注水井防堵塞装置,其特征在于:包括伸入注水井内的管体(1)和位于管体(1)内的防堵塞装置(2),所述管体(1)的侧壁开设有多个排水孔(11),所述防堵塞装置(2)包括驱动机构(3)、两个堵塞器件(4)和多个连接器件(5),所述驱动机构(3)包括转轴(31)和输出轴与转轴(31)下端连接的驱动电机(32),所述堵塞器件(4)包括弧形板(41)和安装在弧形板(41)外侧壁的堵塞柱(42),所述连接器件(5)连接转轴(31)和弧形板(41),且所述驱动电机(32)控制弧形板(41)移动使堵塞柱(42)插入或脱离排水孔(11)。

2.根据权利要求1所述的一种石油开采用注水井防堵塞装置,其特征在于,多个所述排水孔(11)均匀分布设置为两组,每一组所述排水孔(11)沿着管体(1)的高度方向均匀分布,且两组所述排水孔(11)位于管体(1)直径的两端。

3.根据权利要求2所述的一种石油开采用注水井防堵塞装置,其特征在于,所述连接器件(5)包括内螺纹管(51),所述内螺纹管(51)的外侧壁对称且通过连接轴连接有两个连接板(53),两个所述连接板(53)相互远离的一端分别与两个弧形板(41)通过连接轴连接。

4.根据权利要求3所述的一种石油开采用注水井防堵塞装置,其特征在于,所述转轴(31)外侧壁上下两端对称设置有两组螺纹结构(311),每一组的所述螺纹结构(311)间隔设置为多个,多个所述连接器件(5)设置为两组,且每一组所述连接器件(5)的内螺纹管(51)螺纹套设在转轴(31)具有螺纹结构(311)位置处。

5.根据权利要求4所述的一种石油开采用注水井防堵塞装置,其特征在于,所述管体(1)内壁对称设置有两个限位滑槽(12),所述内螺纹管(51)外侧壁对称固定连接有两个限位滑板(52),所述限位滑板(52)插入限位滑槽(12)内。

6.根据权利要求5所述的一种石油开采用注水井防堵塞装置,其特征在于,所述管体(1)下端面设置闭合结构且固定连接有外螺纹管(13),所述外螺纹管(13)下方螺纹连接设置有防护筒(14)。

7.根据权利要求6所述的一种石油开采用注水井防堵塞装置,其特征在于,所述驱动电机(32)位于防护筒(14)内,且所述驱动电机(32)的输出轴管体(1)的下端面与转轴(31)连接。
