专利号: 2022223992779
申请人: 德化县宏兴瓷土精制有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

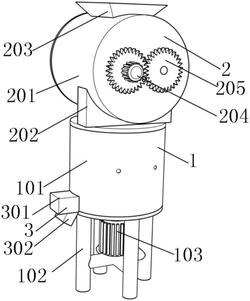

1.一种土壤研磨器,包括研磨机构(1),其特征在于,还包括:粉碎机构(2)和出料机构(3),所述研磨机构(1)的顶端与粉碎机构(2)的底端固定连接,所述出料机构(3)的侧面与研磨机构(1)的侧面固定连接,所述研磨机构(1)包括研磨筒(101),所述研磨筒(101)的底端固定连接有支腿(102),所述支腿(102)的顶端固定连接有第一电机(103),所述第一电机(103)的输出轴固定连接有传动杆(107),所述传动杆(107)的顶端穿过研磨筒(101)的底端内壁固定连接有下磨盘(105),所述研磨筒(101)的侧面内壁固定连接有上磨盘(104),所述上磨盘(104)的底端紧贴下磨盘(105)的顶端,所述上磨盘(104)的内部固定连接有冷却管(108),所述冷却管(108)的末端固定连接有冷却水。

2.根据权利要求1所述的一种土壤研磨器,其特征在于:所述上磨盘(104)使用导热材料制作,所述冷却管(108)的底端靠近上磨盘(104)的底端,所述冷却管(108)为螺旋结构。

3.根据权利要求1所述的一种土壤研磨器,其特征在于:所述粉碎机构(2)包括粉碎筒(201),所述粉碎筒(201)的顶端固定连接有进料斗(203),所述粉碎筒(201)的底端固定连接有支撑板(202),所述支撑板(202)的底端与研磨筒(101)的顶端固定连接,所述粉碎筒(201)的侧面内壁活动套接有两个粉碎辊(207),所述粉碎辊(207)的侧面固定连接有传动齿轮(205),所述粉碎辊(207)的一端固定连接有第二电机(204),两个所述传动齿轮(205)的侧面相互啮合。

4.根据权利要求3所述的一种土壤研磨器,其特征在于:所述粉碎筒(201)的底端固定连接有导料斗(206),所述上磨盘(104)的顶端开设有通孔(109),所述导料斗(206)的底端穿过研磨筒(101)的顶端与通孔(109)的顶端固定连接。

5.根据权利要求1所述的一种土壤研磨器,其特征在于:所述研磨筒(101)的侧面靠近底端位置开有出料孔(110),所述出料机构(3)包括机箱(301),所述机箱(301)的侧面与研磨筒(101)的侧面对应出料孔(110)的位置固定连接,所述机箱(301)的侧面了内壁固定连接有伸缩杆(303),所述机箱(301)的底端固定连接有出料口(302),所述伸缩杆(303)的一端固定连接有挡料板(304),所述挡料板(304)的侧面紧贴出料孔(110)的侧面。

6.根据权利要求1所述的一种土壤研磨器,其特征在于:所述研磨筒(101)的底端内壁为锥形结构,所述研磨筒(101)的底端中心高度比四周高度高。

7.根据权利要求1所述的一种土壤研磨器,其特征在于:所述传动杆(107)的侧面固定连接有四个刮板(106),所述刮板(106)的底端紧贴研磨筒(101)的底端内壁,所述刮板(106)的末端能紧贴研磨筒(101)的侧面内壁。

8.根据权利要求7所述的一种土壤研磨器,其特征在于:所述刮板(106)为弧形板,所述刮板(106)使用弹性橡胶制作。
