专利号: 2022223178066
申请人: 合肥源恩生物技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

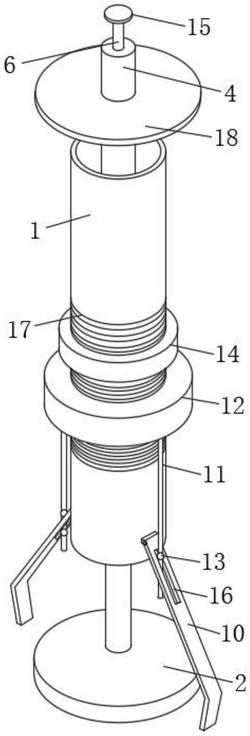

1.一种细胞爬片抓取装置,包括圆筒(1),其特征在于:所述圆筒(1)的底部连通有吸附盘(2),所述圆筒(1)的内部滑动安装有活塞环(3),所述活塞环(3)的内部固定安装有升降筒(4),所述升降筒(4)内部栓接有固定块(5),所述固定块(5)的内部滑动连接有推杆(6),所述推杆(6)下端栓接有密封活塞(7),所述推杆(6)的表面栓接有压块(8),所述压块(8)的底部卡接有支撑弹簧(9),所述支撑弹簧(9)的下端卡接在固定块(5)的顶部,所述圆筒(1)的两侧均铰接有夹杆(10),所述夹杆(10)的内部滑动安装有推动杆(11),两个所述推动杆(11)的顶部固定安装有浮动环(12),所述浮动环(12)的内部与圆筒(1)的表面滑动连接,所述推动杆(11)的表面一体加工有两个限位球(13),所述圆筒(1)的表面螺纹连接有限位环(14)。

2.根据权利要求1所述的一种细胞爬片抓取装置,其特征在于:所述活塞环(3)与密封活塞(7)均设置为橡胶活塞,所述活塞环(3)的表面与圆筒(1)的内部紧密贴合,所述密封活塞(7)的表面与升降筒(4)的内部紧密贴合。

3.根据权利要求1所述的一种细胞爬片抓取装置,其特征在于:所述推杆(6)的上端贯穿升降筒(4)的顶部并延伸,所述推杆(6)的顶部固定安装有压板(15),所述压板(15)设置在升降筒(4)的顶部。

4.根据权利要求1所述的一种细胞爬片抓取装置,其特征在于:两个所述夹杆(10)的内部均开设有滑槽(16),所述滑槽(16)的内部与推动杆(11)的表面滑动连接,且所述滑槽(16)设置在两个限位球(13)之间。

5.根据权利要求1所述的一种细胞爬片抓取装置,其特征在于:所述圆筒(1)的表面一体加工有螺纹条(17),所述螺纹条(17)的表面与限位环(14)的内部螺纹连接,所述限位环(14)设置在浮动环(12)的顶部。

6.根据权利要求1所述的一种细胞爬片抓取装置,其特征在于:所述支撑弹簧(9)的内部与推杆(6)的表面活动套接,所述升降筒(4)的表面固定安装有辅助环(18)。

7.根据权利要求1所述的一种细胞爬片抓取装置,其特征在于:所述吸附盘(2)的内部开设有两个吸附孔(19),两个所述吸附孔(19)的顶部与圆筒(1)的内部相连通,所述吸附盘(2)的底部设置为弹性橡胶盘。
