专利号: 2022223125995
申请人: 中科日晟(天津)光伏发电设备有限公司(CN)
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

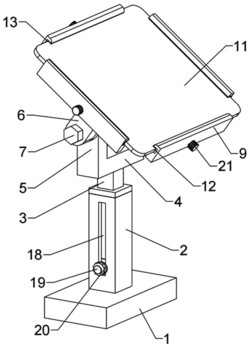

1.一种太阳能发电板安装架,包括安装底座(1),其特征在于:所述安装底座(1)上设置有固定柱(2),所述固定柱(2)上设置有升降柱(3),所述固定柱(2)和升降柱(3)之间设置有升降调节组件,所述升降柱(3)的顶端设置有安装架(4),所述安装架(4)上对称设置有两个固定座(5),每个所述固定柱(2)的外侧均设置有连接座(6),对应的所述连接座(6)和固定座(5)之间设置有紧固螺栓(7),两个所述连接座(6)的顶端设置有安装基板(8),所述安装基板(8)的四边方向均设置有夹持板(9),每个所述夹持板(9)上均转动设置有调节杆(10),所述调节杆(10)与安装基板(8)之间均螺纹配合,四个所述夹持板(9)之间设置有太阳能板(11),所述太阳能板(11)位于安装基板(8)的上方。

2.根据权利要求1所述的一种太阳能发电板安装架,其特征在于:每个所述夹持板(9)上均开设有安装槽(12),所述太阳能板(11)的边缘位于对应的所述安装槽(12)内,且所述太阳能板(11)与安装槽(12)的内壁之间均设置有密封垫(13)。

3.根据权利要求2所述的一种太阳能发电板安装架,其特征在于:每个所述夹持板(9)上均对称设置有两个限位柱(14),所述安装基板(8)上对应开设有限位槽(15)。

4.根据权利要求1所述的一种太阳能发电板安装架,其特征在于:所述升降调节组件包括开设在固定柱(2)上的升降槽(16),所述升降柱(3)的底端配合升降槽(16)设置有升降块(17),所述升降块(17)与固定柱(2)之间设置有调节锁紧组件。

5.根据权利要求4所述的一种太阳能发电板安装架,其特征在于:所述调节锁紧组件包括开设在所述升降槽(16)侧壁上的调节槽(18),所述升降块(17)的侧边设置有调节柱(19),所述调节柱(19)向外延伸至调节槽(18)的外侧,并螺纹设置有锁紧环(20)。

6.根据权利要求1所述的一种太阳能发电板安装架,其特征在于:所述调节杆(10)的外端部均设置有旋拧把手(21)。

7.根据权利要求4所述的一种太阳能发电板安装架,其特征在于:所述连接座(6)与固定座(5)之间配合设置有第一阻尼垫片(22),所述升降槽(16)的内壁上配合升降块(17)设置有第二阻尼垫片(23)。
