专利号: 2022222875903
申请人: 武汉市利佳福环保科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种高效的重金属废水处理回收净水一体装置,包括废水处理箱(1),其特征在于:

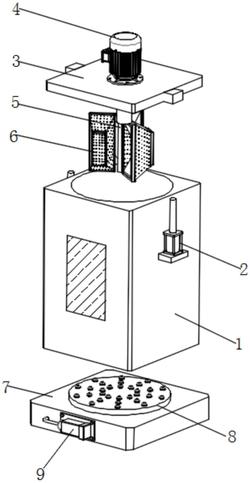

所述废水处理箱(1)的左右两侧壁均固定连接有液压缸(2),两个所述液压缸(2)的驱动端共同固定连接有盖板(3),所述盖板(3)的顶部固定连接有电动机(4),所述电动机(4)的驱动端贯穿盖板(3)并延伸至废水处理箱(1)的腔体内部,且电动机(4)的驱动端底部固定连接有驱动轴(5),所述驱动轴(5)的外壁均匀设置有若干回收组件(6),所述废水处理箱(1)的底部固定连接有基座(7),所述基座(7)的顶部固定连接有储气箱(8),且基座(7)的正面固定连接有气泵(9);

所述回收组件(6)包括第一过滤组件(601)与第二过滤组件(602),所述第一过滤组件(601)的一侧壁上下位置均固定设置有连接法兰(603),所述第一过滤组件(601)又包括第一安装架(6011),所述第一安装架(6011)的腔体内壁固定连接有导流板(6012),且导流板(6012)的右侧壁固定设置有滤网(6013),所述滤网(6013)的右侧壁固定连接有第一法兰(6014),所述第一法兰(6014)的右侧壁通过螺栓固定连接有第二法兰(6015),所述第二法兰(6015)的右侧壁固定连接有第二滤网(6016),所述第二过滤组件(602)包括第三法兰(6021),所述第三法兰(6021)的右侧壁固定连接有第一过滤膜(6022),所述第一过滤膜(6022)的右侧壁固定连接有第四法兰(6023),所述第四法兰(6023)的右侧壁通过螺栓固定连接有第五法兰(6024),所述第五法兰(6024)的右侧壁固定连接有第二过滤膜(6025)。

2.根据权利要求1所述的一种高效的重金属废水处理回收净水一体装置,其特征在于:

所述废水处理箱(1)的正面开设有贯穿窗,贯穿窗的内部固定设置有透明钢化玻璃。

3.根据权利要求1所述的一种高效的重金属废水处理回收净水一体装置,其特征在于:

所述回收组件(6)转动时形成的圆形半径与废水处理箱(1)腔体内径相适配。

4.根据权利要求1所述的一种高效的重金属废水处理回收净水一体装置,其特征在于:

所述储气箱(8)的顶部固定设置有若干出气嘴,且储气箱(8)通过管道与气泵(9)相连接。

5.根据权利要求1所述的一种高效的重金属废水处理回收净水一体装置,其特征在于:

所述第三法兰(6021)通过螺栓与第一安装架(6011)相连接,所述滤网(6013)套设在第一过滤膜(6022)的内部,所述连接法兰(603)通过螺栓固定连接在驱动轴(5)的外壁上,所述第三法兰(6021)的内壁固定设置有第二导流板。

6.根据权利要求1所述的一种高效的重金属废水处理回收净水一体装置,其特征在于:

所述废水处理箱(1)的背面固定设置有进水管,且废水处理箱(1)的左侧壁固定设置有投料斗,进水管与投料斗均与废水处理箱(1)的内部相连通。
