专利号: 2022222003505
申请人: 山东云速数控设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

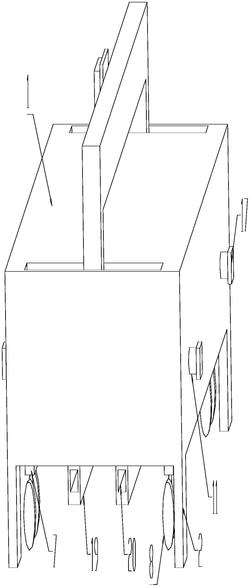

1.一种便于搬运的振动刀裁剪机,包括振动刀裁剪机本体(1),其特征在于,所述振动刀裁剪机本体(1)的底端四周设有支撑柱(2)以及调节机构,所述调节机构包括调节槽(3)、升降槽(4)、螺纹孔(5)以及固定槽(6),所述调节槽(3)开设在所述振动刀裁剪机本体(1)的底端,所述升降槽(4)开设在所述调节槽(3)的顶端,所述调节槽(3)上设有调节柱(7),所述调节柱(7)的底端设有万向轮(8),所述调节柱(7)的顶端设有升降柱(9),所述升降槽(4)上设有弹簧(10),所述弹簧(10)的一端连接所述升降槽(4)的顶端,所述弹簧(10)的另一端连接所述升降柱(9)的顶端,所述螺纹孔(5)开设在所述振动刀裁剪机本体(1)的一侧,所述固定槽(6)开设在所述螺纹孔(5)的一侧,所述固定槽(6)连通所述调节槽(3),所述螺纹孔(5)上设有螺纹柱(11),所述固定槽(6)上设有固定块(12),所述固定块(12)与所述螺纹柱(11)之间设有轴承(13),所述固定块(12)的一侧开设有斜槽(14),所述固定块(12)的顶端开设有对接槽(15),所述对接槽(15)连通所述固定块(12)的一侧。

2.根据权利要求1所述的一种便于搬运的振动刀裁剪机,其特征在于,所述万向轮(8)上设有轮锁(16)。

3.根据权利要求2所述的一种便于搬运的振动刀裁剪机,其特征在于,所述对接槽(15)与所述升降柱(9)相适配。

4.根据权利要求3所述的一种便于搬运的振动刀裁剪机,其特征在于,所述螺纹柱(11)上设有拧块(17)。

5.根据权利要求4所述的一种便于搬运的振动刀裁剪机,其特征在于,所述支撑柱(2)的底端设有防滑垫片(18)。

6.根据权利要求5所述的一种便于搬运的振动刀裁剪机,其特征在于,所述振动刀裁剪机本体(1)的底端设有支撑架(19),所述支撑架(19)上开设有插孔(20),所述支撑架(19)设有两个。
