专利号: 2022221984138
申请人: 江苏恒进人防设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

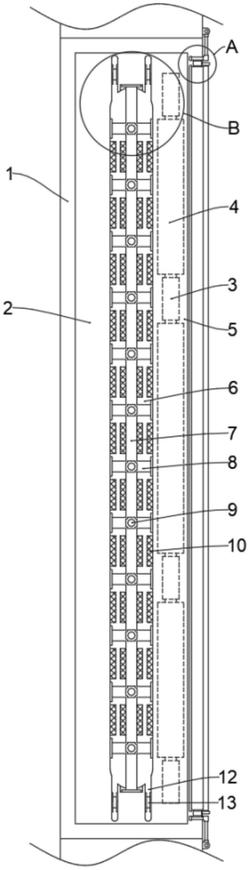

1.一种具有消音降噪的消音密闭门,包括密封腔(1),所述密封腔(1)内部的一侧设置有第二密封板(5),所述第二密封板(5)的一侧纵向设置有若干个第一转动连接杆(3),所述第一转动连接杆(3)的外部设置有第二转动连接杆(4),且第二转动连接杆(4)与第一转动连接杆(3)转动连接,其特征在于:橡胶贴合板(20),其设置于第二密封板(5)外部的四角,所述橡胶贴合板(20)的一端设置有第二密封遮挡板(15),所述第二密封遮挡板(15)的一端设置有第一密封遮挡板(14),且第一密封遮挡板(14)、第二密封遮挡板(15)和橡胶贴合板(20)固定连接,两个所述第二密封遮挡板(15)之间的两端均设置有第一折叠板(16)。

2.根据权利要求1所述的一种具有消音降噪的消音密闭门,其特征在于:两个所述第一折叠板(16)之间设置有第二折叠板(19),所述第二折叠板(19)、第一折叠板(16)的两端和第二密封遮挡板(15)的一端均固定连接。

3.根据权利要求1所述的一种具有消音降噪的消音密闭门,其特征在于:所述第二密封板(5)的一端设置有第一密封板(2),所述第一密封板(2)与第二密封板(5)之间设置有第一真空隔音腔(6),且第一密封板(2)与第二密封板(5)之间为一体结构。

4.根据权利要求3所述的一种具有消音降噪的消音密闭门,其特征在于:所述第一真空隔音腔(6)的上下两端均设置有第二真空隔音腔(12),所述第二真空隔音腔(12)的中间设置有第二纵向支撑杆(13),所述第二纵向支撑杆(13)的两端分别与第一密封板(2)之间通过连接片(11)固定连接。

5.根据权利要求4所述的一种具有消音降噪的消音密闭门,其特征在于:所述第一真空隔音腔(6)内部的中间纵向设置有若干个第一纵向支撑杆(8),若干个所述第一纵向支撑杆(8)外部的中间设置有横向支撑杆(7),且横向支撑杆(7)与第一纵向支撑杆(8)焊接固定。

6.根据权利要求5所述的一种具有消音降噪的消音密闭门,其特征在于:所述横向支撑杆(7)的外部环状设置有若干个隔音棉(10),所述隔音棉(10)纵向设置有若干个。
