专利号: 2022221921001
申请人: 河南优澍智能技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

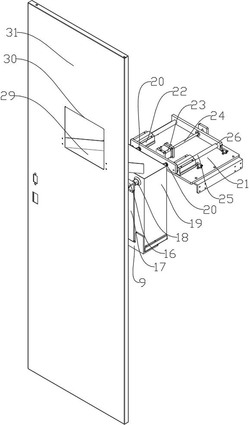

1.一种药品打包机用装药装置,包括滑道(29)和撑袋机构,其特征在于:所述滑道(29)左端固定安装在打包机箱体(31)内壁上,打包机箱体(31)对用所述滑道(29)位置开设有投药口(30),所述滑道(29)呈左高右低倾斜设置,所述滑道(29)右端下端设置所述撑袋机构;

所述撑袋机构包括固定包装袋(19)上部左边沿的左固定结构和固定包装袋(19)上部右边沿的右固定结构。

2.根据权利要求1所述的一种药品打包机用装药装置,其特征在于:所述右固定结构包括架体(21),所述架体(21)上表面右侧边沿固定安装有固定板,所述架体(21)上表面左侧边沿固定安装有第三驱动电机(23),所述第三驱动电机(23)的输出端固定连接有第一丝杆(24),所述第一丝杆(24)右端与所述固定板通过轴承连接,所述第三驱动电机(23)前后分别固定安装有导块(22),所述第一丝杆(24)上通过螺纹套设有滑板(26),所述滑板(26)前后两端左侧分别固定安装有与所述第一丝杆(24)平行设置的导杆(25),所述导杆(25)左端穿过所述导块(22)固定安装有右吸板,所述右吸板左侧面前后分别固定安装有右吸盘(20)。

3.根据权利要求2所述的一种药品打包机用装药装置,其特征在于:所述左固定结构包括安装板(1),所述安装板(1)上表面固定安装有第一撑板(2),所述第一撑板(2)上方设置有第二丝杆(5),所述第二丝杆(5)左右两端分别与所述第一撑板(2)通过轴承连接,所述第一撑板(2)左端固定安装有用来带动所述第二丝杆(5)转动的第二驱动电机(13),所述第一撑板(2)上表面滑动设置有第二滑块(12),所述第二丝杆(5)贯穿所述第二滑块(12),所述第二丝杆(5)与所述第二滑块(12)通过螺纹连接,所述第二滑块(12)上表面固定安装有左吸板(16),所述左吸板(16)右侧面前后分别固定安装有左吸盘(18),所述左吸盘(18)与所述右吸盘(20)高度对应;所述安装板(1)下部固定安装有第二撑板(3),所述第二撑板(3)右侧设置有第三丝杆(8),所述第三丝杆(8)上下两端分别通过轴承连接在所述第二撑板(3)上,所述第二撑板(3)下端固定安装有用来带动所述第三丝杆(8)转动的第一驱动电机(6),所述第二撑板(3)右侧滑动设置有第一滑块(7),所述第三丝杆(8)贯穿所述第一滑块(7),所述第三丝杆(8)与所述第一滑块(7)通过螺纹连接,所述第一滑块(7)右侧固定安装有托袋座(9),所述托袋座(9)的端面形状为L形,所述托袋座(9)下部中间固定安装有电磁锁体(27),所述电磁锁体(27)前后两侧分别固定安装有下吸盘(28)。

4.根据权利要求3所述的一种药品打包机用装药装置,其特征在于:所述安装板(1)右侧对应所述左吸盘(18)下方位置固定安装有支撑板(11),所述支撑板(11)后侧固定安装有旋转电机(4),所述旋转电机(4)的输出端向前穿过所述支撑板(11)固定安装有推袋板(17)。

5.根据权利要求4所述的一种药品打包机用装药装置,其特征在于:所述滑板(26)前端、所述第一滑块(7)前端和所述第二滑块(12)后端分别固定安装有遮光板,所述架体(21)上表面对应遮光板运动轨迹两端位置、所述第一撑板(2)后边沿对应遮光板运动轨迹两端位置和所述第二撑板(3)前边沿对应遮光板运动轨迹两端位置均固定安装有光电检测器。
