专利号: 2022221868828
申请人: 荆门市优维义齿科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

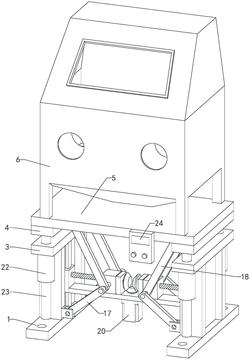

1.一种烤瓷牙加工喷砂车床,其特征在于,包括底板(1)、多组支板(2)、两组顶板(3)、两组移动板(4)、安装板(5)、喷砂车床本体(6)、多组铰支座A(7)、多组铰支座B(8)、两组支撑板(9)、限位组件和升降组件,多组支板(2)以两组为单位分别对称固定安装在两组底板(1)的上端面,处于同侧的两组支板(2)上端面设置安装有顶板(3),两组移动板(4)与两组顶板(3)之间通过限位组件相互连接,安装板(5)固定安装在两组移动板(4)的上端面,喷砂车床本体(6)固定安装在安装板(5)上端面,多组铰支座A(7)以两组为单位分别对称固定安装在两组移动板(4)的内侧端面上,多组铰支座B(8)分别固定安装在多组支板(2)的内侧端面上,处于同侧的两组支板(2)中间设置安装有支撑板(9),升降组件安装在两组支撑板(9)上,并且处于同侧的两组铰支座A(7)和两组铰支座B(8)之间通过升降组件相互连接。

2.如权利要求1所述的一种烤瓷牙加工喷砂车床,其特征在于,升降组件包括两组滑轨(10)、连接板(12)、两组轴座(13)、两组丝杠(14)、两组滑块(15)、多组铰接轴(16)、多组连杆A(17)、多组连杆B(18)和驱动组件,两组滑轨(10)分别对称固定安装在两组支撑板(9)的内侧端面上,两组滑座(11)分别与两组滑轨(10)滑动连接,连接板(12)固定安装在两组滑座(11)中间,两组轴座(13)左右对称固定安装在连接板(12)上端面,处于同侧的滑座(11)和轴座(13)中间转动设有丝杠(14),两组滑块(15)左右对称滑动安装在连接板(12)的上端面,并且两组滑块(15)分别与两组丝杠(14)螺纹连接,滑块(15)的前后两端面上对称设有两组铰接轴(16),多组连杆A(17)的下端分别与多组铰支座B(8)转动连接,多组连杆A(17)的上端分别与多组铰接轴(16)转动连接,多组连杆B(18)的下端分别与多组铰接轴(16)转动连接,多组连杆B(18)的上端分别与多组铰支座A(7)转动连接,两组丝杠(14)的内侧端分别转动穿过两组轴座(13),并且两组丝杠(14)均与驱动组件驱动连接,驱动组件安装在连接板(12)上。

3.如权利要求2所述的一种烤瓷牙加工喷砂车床,其特征在于,驱动组件包括两组锥齿轮A(19)、驱动电机(20)和锥齿轮B(21),两组锥齿轮A(19)分别与两组丝杠(14)的内侧端固定连接,驱动电机(20)固定安装在连接板(12)的下端面,驱动电机(20)的输出端转动穿过连接板(12)并与锥齿轮B(21)固定连接,并且两组锥齿轮A(19)均与锥齿轮B(21)相互啮合。

4.如权利要求1所述的一种烤瓷牙加工喷砂车床,其特征在于,限位组件包括多组轴套(22)和多组限位杆(23),多组轴套(22)以两组为单位相互对称分别贯穿并固定安装在两组顶板(3)上,多组限位杆(23)分别贯穿并滑动安装在多组轴套(22)上,处于同侧的两组限位杆(23)上端与移动板(4)之间固定连接。

5.如权利要求3所述的一种烤瓷牙加工喷砂车床,其特征在于,还包括控制器(24),控制器(24)固定安装在安装板(5)的前端面,并且驱动电机(20)和控制器(24)电性连接。

6.如权利要求1所述的一种烤瓷牙加工喷砂车床,其特征在于,底板(1)上前后对称连通设有两组安装孔。
