专利号: 2022221862728
申请人: 博冠(福建省)农业科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

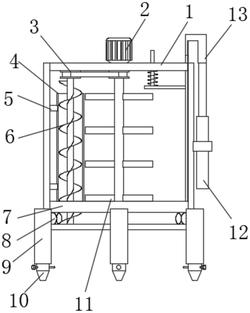

1.一种百香果分装设备,包括筒体(1),其特征在于,所述筒体(1)的顶端外壁安装有电机(2),所述电机(2)输出轴的一端通过联轴器连接有旋转辊,所述筒体(1)顶部的一侧内壁安装有传动轮组(3),所述传动轮组(3)与旋转辊相连接,所述筒体(1)顶部和底部的一侧内壁均固接有固定块(5),所述固定块(5)的另一侧外壁均通过螺钉连接有输料筒(4),所述传动轮组(3)的一侧内壁安装有输送杆,所述输送杆的外壁套接有螺旋叶(6),所述螺旋叶(6)与输料筒(4)的尺寸相适配,所述筒体(1)的另一侧外壁安装有液压杆(12),所述液压杆(12)活塞杆的一端通过螺钉连接有支架(13),所述支架(13)的底端外壁固接有环形板(7),所述环形板(7)与筒体(1)滑动相连接,所述筒体(1)的底部外壁开设有出料孔,所述出料孔的内壁均插接有出料管(8),所述出料管(8)的一侧外壁均套接有储料管(9)。

2.根据权利要求1所述的一种百香果分装设备,其特征在于,所述储料管(9)的底端外壁均设置有插管(10),所述插管(10)的外壁均卡箍卡接有电磁阀,所述插管(10)均呈锥形设置。

3.根据权利要求1所述的一种百香果分装设备,其特征在于,所述储料管(9)均呈环形阵列分布,所述环形板(7)均与出料孔的尺寸相适配,所述旋转辊的两侧外壁均通过螺钉连接有搅拌叶(11)。

4.根据权利要求3所述的一种百香果分装设备,其特征在于,所述搅拌叶(11)均呈直线阵列分布,所述搅拌叶(11)均与输料筒(4)的尺寸相适配。

5.根据权利要求1所述的一种百香果分装设备,其特征在于,所述支架(13)顶部的一侧外壁固接有横板(16),所述横板(16)的顶端外壁固接有立杆(14),所述立杆(14)与筒体(1)滑动相连接。

6.根据权利要求5所述的一种百香果分装设备,其特征在于,所述立杆(14)的外壁套设有限位弹簧(15),所述限位弹簧(15)均与横板(16)和筒体(1)相连接。

7.根据权利要求1所述的一种百香果分装设备,其特征在于,所述环形板(7)均与输料筒(4)和固定块(5)的尺寸相适配,所述支架(13)呈U型设置,所述筒体(1)顶部的另一侧外壁开设有滑槽,所述滑槽与支架(13)的尺寸相适配。
