专利号: 2022221856784
申请人: 繁昌县卓强机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

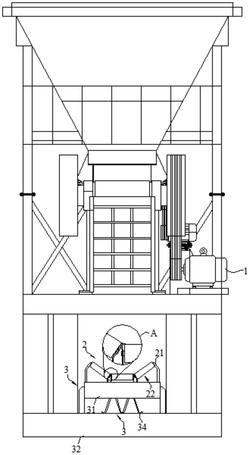

1.一种破碎物用输送设备,其特征在于,包括:颚式破碎机(1),设置在所述颚式破碎机(1)下端的输送部(2)以及设置在所述输送部(2)下端的减震台部(3);

原材料经所述颚式破碎机(1)坠落置所述输送部(2)时,所述输送部(2)和所述减震台部(3)能够逐级减震。

2.如权利要求1所述的一种破碎物用输送设备,其特征在于,所述输送部(2)包括设置在所述减震台部(3)上的三个固定架(21)以及设置在三个所述固定架(21)上的输送组(22);

其中一个所述输送组(22)水平设置,另外两个所述输送组(22)沿其中一个所述输送组(22)中轴线镜像倾斜设置。

3.如权利要求2所述的一种破碎物用输送设备,其特征在于,所述输送部(2)还包括设置在其中两个所述固定架(21)上的两个挡条(23);

两个所述挡条(23)下端贴合三个所述输送组(22)上端;

每个所述挡条(23)适于封堵相邻两个所述输送组(22)的间隙。

4.如权利要求3所述的一种破碎物用输送设备,其特征在于,所述输送组(22)包括转动设置在所述固定架(21)上的两个支承辊(221),设置在两个所述支承辊(221)外部的输送履带(222),设置在所述固定架(21)上的固定柱(223),设置在所述固定柱(223)上的电机(224),设置在所述电机(224)输出轴上的第一链轮(225),设置在其中一个所述支承辊(221)上的第二链轮(226)以及连接所述第二链轮(226)和所述第一链轮(225)的链条(227)。

5.如权利要求4所述的一种破碎物用输送设备,其特征在于,所述输送组(22)还包括设置在所述固定架(21)上的若干支撑部(228);

若干所述支撑部(228)能够上抵所述输送履带(222)。

6.如权利要求5所述的一种破碎物用输送设备,其特征在于,所述支撑部(228)包括设置在所述固定架(21)上的立杆(2281),铰接设置在所述立杆(2281)的支撑板(2282)以及连接在所述支撑板(2282)和所述立杆(2281)的之间的弯曲弹簧(2283),其中;

原材料经所述颚式破碎机(1)坠落置所述输送履带(222)时,所述输送履带(222)形变后能够下压所述支撑板(2282)旋转,以使所述弯曲弹簧(2283)压缩。

7.如权利要求6所述的一种破碎物用输送设备,其特征在于,所述支撑部(228)还包括成弧形设置在所述支撑板(2282)一侧的若干锯齿(2284)以及转动设置在所述立杆(2281)上的齿轮(2285);

所述齿轮(2285)啮合若干所述锯齿(2284),其中;

所述输送履带(222)形变后下压所述支撑板(2282)旋转时,若干所述锯齿(2284)能够带动所述齿轮(2285)旋转。

8.如权利要求7所述的一种破碎物用输送设备,其特征在于,所述减震台部(3)包括设置在三个所述固定架(21)底端的台座(31),滑动设置在所述台座(31)底端的底座(32),设置在所述台座(31)底端的若干固定槽(33)以及通过锁扣连接若干所述固定槽(33)的弹性架(34);

所述弹性架(34)为m形,且m形的左右侧为弯曲状;

所述弹性架(34)能够下抵所述底座(32),其中;

原材料经所述颚式破碎机(1)坠落置所述输送部(2)时,所述台座(31)能够径向下滑,以使所述弹性架(34)压缩。
