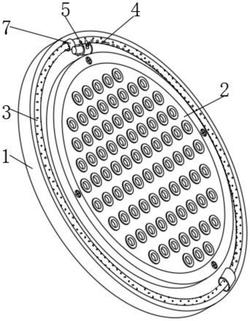

1.一种防脱胶喷胶治具,包括:基座(1)和承片台(2),其特征在于,所述基座(1)的上表面开口端密封对接有承片台(2),所述基座(1)的背面与喷胶机上的真空吸附机构对接,另外承片台(2)通过吸附机构将单晶片吸附抓取;
所述基座(1)上表面开口端的边沿处安装有环管(3),所述环管(3)面对承片台(2)的一侧外壁上开设有通孔(4),所述通孔(4)与抽气机构对接,所述通孔(4)的外壁上还对称卡接有两个卡夹(7),所述卡夹(7)的底部安装有对接机构,所述对接机构卡接在对接槽(10)的内部。
2.根据权利要求1所述的一种防脱胶喷胶治具,其特征在于:所述抽气机构包括微抽气机(5)和安装座(6),所述微抽气机(5)与其中一个通孔(4)对接,所述微抽气机(5)底部安装有安装座(6),所述安装座(6)的底部安装在基座(1)的表面上。
3.根据权利要求1所述的一种防脱胶喷胶治具,其特征在于:所述对接机构包括插块(8)和倒钩(9),所述插块(8)倾斜安装在卡夹(7)的底部,所述插块(8)底部的一侧安装有倒钩(9)。
4.根据权利要求3所述的一种防脱胶喷胶治具,其特征在于:所述插块(8)和倒钩(9)都为PVC材质。
5.根据权利要求1所述的一种防脱胶喷胶治具,其特征在于:所述对接槽(10)开设在基座(1)的表面上,所述对接槽(10)上表面开口尺寸大于插块(8)和倒钩(9)相结合的尺寸。
6.根据权利要求3所述的一种防脱胶喷胶治具,其特征在于:所述卡夹(7)侧面为“C”形,且卡夹(7)、插块(8)和倒钩(9)之间为一体结构。
