专利号: 2022221366944
申请人: 合肥润军电子机械科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

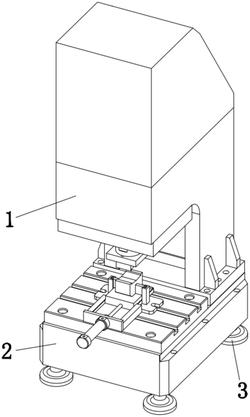

1.一种机械加工用高精度数控机床,其特征在于,包括数控机床本体(1),所述数控机床本体(1)的顶部内壁上转动连接有竖轴(4),竖轴(4)的底端固定安装有第一扇叶(5),且数控机床本体(1)的一侧固定安装有电机(6),电机(6)的输出轴上固定连接有第二扇叶(7)和主动锥齿轮(9),所述竖轴(4)上固定安装有从动锥齿轮(8),主动锥齿轮(9)与从动锥齿轮(8)相啮合,所述数控机床本体(1)的底部固定安装有底箱(2),底箱(2)内滑动安装有缓冲板(15),缓冲板(15)的底部四角均固定安装有支撑柱(3),且底箱(2)的顶部内壁上通过铰链转动连接有连接框(11),连接框(11)内滑动安装有连接板(13),两个连接板(13)的底部均通过铰链转动连接在缓冲板(15)的顶部,数控机床本体(1)的左侧开设有多个透气孔。

2.根据权利要求1所述的一种机械加工用高精度数控机床,其特征在于,所述底箱(2)的顶部内壁上固定安装有两个阻尼器(14),两个阻尼器(14)的底端均固定连接在缓冲板(15)的顶部。

3.根据权利要求1所述的一种机械加工用高精度数控机床,其特征在于,所述连接框(11)的顶部内壁上固定连接有缓冲弹簧(12),缓冲弹簧(12)的底端固定连接在对应的连接板(13)的顶部。

4.根据权利要求1所述的一种机械加工用高精度数控机床,其特征在于,所述数控机床本体(1)的左侧内壁上固定安装有横杆,横杆的右端固定安装有定位套筒(10),定位套筒(10)转动套接在竖轴(4)的外侧。

5.根据权利要求4所述的一种机械加工用高精度数控机床,其特征在于,所述竖轴(4)的外侧固定套接有限位圈,限位圈与定位套筒(10)的顶部活动抵接。

6.根据权利要求1所述的一种机械加工用高精度数控机床,其特征在于,所述底箱(2)内固定安装有两个导向杆,所述缓冲板(15)滑动套接在两个导向杆的外侧。

7.根据权利要求1所述的一种机械加工用高精度数控机床,其特征在于,所述底箱(2)的底部四角均开设有圆孔,四个支撑柱(3)分别滑动连接在对应的圆孔内。
