专利号: 2022221325978
申请人: 浙江中展建设有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

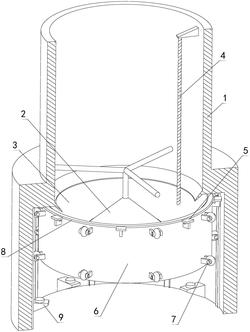

1.环保型市政工程排水结构,其特征在于,包括:

井道(1)以及固定设置在所述井道(1)内的封板(2),所述封板(2)与井道(1)的内壁之间形成有用于水体流过的间隔区;

竖直向滑动安装在所述井道(1)内的阻挡板(3),其用于对所述间隔区进行封阻,以配合所述井道(1)形成有用于装盛水体的容纳腔;

连接在所述阻挡板(3)与井道(1)之间的弹性复位机构(4),以当所述阻挡板(3)在不受其余外力时,所述阻挡板(3)对间隔区形成封阻;

配置在所述阻挡板(3)与井道(1)内壁之间的磁吸结构(5)。

2.根据权利要求1所述的环保型市政工程排水结构,其特征在于,所述封板(2)水平向呈圆形构造,其位于所述井道(1)的水平向中间处,所述阻挡板(3)水平向呈环形构造,其在水平向对所述封板(2)形成环套,所述阻挡板(3)由自身周侧至环心处,其高度依次递减。

3.根据权利要求2所述的环保型市政工程排水结构,其特征在于,所述封板(2)由自身周侧至圆心处,其高度依次递增。

4.根据权利要求1所述的环保型市政工程排水结构,其特征在于,所述井道(1)由上而下依次包括第一段(101)与第二段(102),所述第二段(102)直径大于第一段(101)直径,所述阻挡板(3)的滑动路径位于第二段(102)内,且所述阻挡板(3)周侧的直径大于第一段(101)的直径。

5.根据权利要求4所述的环保型市政工程排水结构,其特征在于,所述阻挡板(3)上固定设置有呈竖直向的环形架(6),所述环形架(6)通过连接在自身以及第二段(102)之间的轮轨机构(7)与第二段(102)保持滑动配合。

6.根据权利要求1所述的环保型市政工程排水结构,其特征在于,所述封板(2)周侧以及阻挡板(3)周侧均设置有密封垫(8)。

7.根据权利要求5所述的环保型市政工程排水结构,其特征在于,所述第二段(102)的井壁上设置有多个呈环形阵列式分布的阻挡块(9),其用于接触所述环形架(6)。

8.根据权利要求7所述的环保型市政工程排水结构,其特征在于,所述阻挡块(9)包括固定设置在第二段(102)的井壁上的支撑块(901)以及固定设置在支撑块(901)顶部的接触块(902),其用于接触所述环形架(6),所述接触块(902)由柔性材质制成。

9.根据权利要求4所述的环保型市政工程排水结构,其特征在于,所述第一段(101)的下沿口处构造有导流板(10)。
