专利号: 2022221049944
申请人: 河北拓翔科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

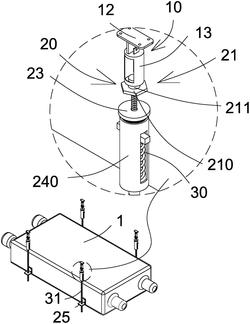

1.一种建筑新风系统新风机减震装置,其特征在于,包括:

支架,固定设置在建筑吊顶上,所述支架开设第一螺纹孔;

调节机构,包括旋转把手、第一螺纹杆、安装柱和筒体,所述旋转把手开设第二螺纹孔,所述第一螺纹杆的一端与所述安装柱同轴对接,所述第一螺纹杆的另一端依次穿过所述第二螺纹孔以及所述第一螺纹孔设置,所述安装柱与所述筒体的顶部拆卸连接,所述筒体的底部同轴开设通孔;

支撑机构,包括第二螺纹杆、压缩弹簧和滑动盘,所述滑动盘设置在所述筒体内,所述滑动盘与所述筒体不接触,所述第二螺纹杆的一端与所述滑动盘同轴对接,所述第二螺纹杆的另一端穿过依次所述压缩弹簧、所述通孔设置,所述第二螺纹杆的另一端固定设置有固定板,所述压缩弹簧设置在所述筒体内,所述压缩弹簧的一端与所述滑动盘固定连接,所述压缩弹簧的另一端与所述筒体的底板抵接,所述固定板与所述新风机固定连接。

2.根据权利要求1所述的建筑新风系统新风机减震装置,其特征在于,所述支架包括T形板和圆柱壳体,所述T形板固定设置在所述建筑吊顶上,所述T形板与所述圆柱壳体的顶部铰接,所述圆柱壳体的底部开设所述第一螺纹孔。

3.根据权利要求1所述的建筑新风系统新风机减震装置,其特征在于,所述旋转把手包括转动盘和抵接管,所述转动盘开设所述第二螺纹孔,所述第二螺纹孔与所述第一螺纹杆螺接,所述转动盘与所述抵接管的一端同轴对接,所述抵接管的另一端与所述支架抵接。

4.根据权利要求1所述的建筑新风系统新风机减震装置,其特征在于,所述安装柱的环壁圆周开设第一螺纹段,所述筒体的敞口内壁圆周开设第二螺纹段,所述第一螺纹段与所述第二螺纹段螺接。

5.根据权利要求1所述的建筑新风系统新风机减震装置,其特征在于,还包括弹性环体,所述弹性环体位于所述筒体内,所述弹性环体一端与所述筒体的底板抵接,所述弹性环体的另一端与所述压缩弹簧远离所述滑动盘的一端抵接。

6.根据权利要求1所述的建筑新风系统新风机减震装置,其特征在于,所述滑动盘的两侧对称固定设置有滑动块,所述筒体沿其轴向开设滑动槽,所述滑动块滑动设置在所述滑动槽内。

7.根据权利要求1所述的建筑新风系统新风机减震装置,其特征在于,所述固定板呈L形板体结构,所述L形板体结构开设第四螺纹孔,所述第四螺纹孔与所述第二螺纹杆螺接,所述L形板体结构与所述新风机固定连接。
