专利号: 2022220766653
申请人: 张俊红
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

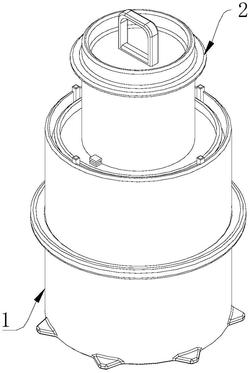

1.一种中药研磨装置,其特征在于:包括研磨主体(1),所述研磨主体(1)内连接有用于研磨中药使用的研磨组件(3),所述研磨主体(1)上连接有用于对高度大于研磨片(6)的药材研磨使用的下压主体(17),所述下压主体(17)上连接有用于对高度大于研磨片(6)的药材研磨的下压组件(2),所述研磨主体(1)底部连接有支撑腿(4),所述研磨主体(1)上连接有握环(5)。

2.根据权利要求1所述的一种中药研磨装置,其特征在于:所述下压组件(2)包括下压盘,所述下压盘通过安装板(11)连接在下压主体(17)上,所述研磨主体(1)上连接有握把(13),所述下压盘上开设有四个用于连接研磨主体(1)的安装槽(16)。

3.根据权利要求2所述的一种中药研磨装置,其特征在于:所述研磨主体(1)上连接有四个安装条(15),四个所述安装条(15)用于与安装盘(10)上开设的四个安装槽(16)配合安装使用。

4.根据权利要求3所述的一种中药研磨装置,其特征在于:所述安装盘(10)侧面开设有过渡弧(14),所述过渡弧(14)用于减少药物残留在安装盘(10)使用。

5.根据权利要求4所述的一种中药研磨装置,其特征在于:所述研磨组件(3)包括电机(12),所述电机(12)有两个,两个所述电机(12)分别连接在研磨主体(1)与下压主体(17)内,两个所述电机(12)的输出轴上均连接有转轴(9),所述转轴(9)的另一端均连接有研磨片(6)。

6.根据权利要求5所述的一种中药研磨装置,其特征在于:所述研磨片(6)上安装有用于将高度大于研磨片(6)的颗粒打碎使用的研磨齿(7)。

7.根据权利要求6所述的一种中药研磨装置,其特征在于:所述研磨片(6)中心连接有放置两个研磨片(6)撞刀的防撞球(8)。

8.根据权利要求7所述的一种中药研磨装置,其特征在于:所述安装盘(10)与研磨片(6)均与研磨主体(1)留有1mm防撞缝。
