专利号: 2022219943286
申请人: 中山顺风尔电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

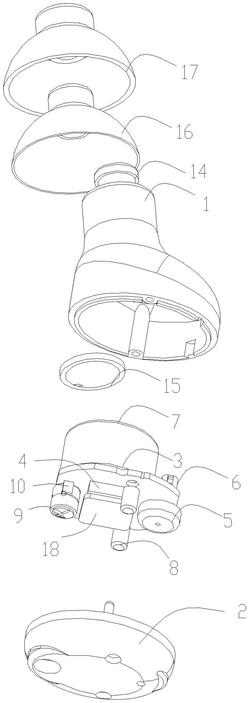

1.一种入耳式数字助听器,其特征在于,包括:可拆相盖合的上盖与下盖;

所述上盖和下盖一体组装内部形成容置腔;

所述容置腔内设置有印刷电路板、芯片、咪头和磁感应开关,芯片、磁感应开关以及咪头均电性连接在印刷电路板上,印刷电路板卡设于上盖内壁,芯片和咪头在印刷电路板的同侧且朝上盖的开口一向设置;

所述下盖内固定设置有导磁片与芯片相间正对置,导磁片与磁感应开关磁感应相配置,磁感应开关配置为用于响应下盖底部的触碰时,通过导磁片激发磁感应开关实现通断电。

2.根据权利要求1所述的一种入耳式数字助听器,其特征在于,所述磁感应开关连接设置在印刷电路板上背离芯片的另一侧。

3.根据权利要求1所述的一种入耳式数字助听器,其特征在于,还包括电池、充电柱、调音开关以及开关底座,调音开关通过开关底座电性连接在印刷电路板上且在芯片的同侧,充电柱和电池电性连接在印刷电路板上,其中,充电柱有两根且分别对称位于芯片两侧外,电池与磁感应开关同侧。

4.根据权利要求3所述的一种入耳式数字助听器,其特征在于,所述下盖上开设音量孔、充电孔以及进声孔分别与调音开关、充电柱和咪头相对应,调音开关配合在音量孔内,充电柱贯穿充电孔且至少部分伸于下盖外部。

5.根据权利要求1‑4中任意一项所述的一种入耳式数字助听器,其特征在于,所述上盖背离开口的另一端形成为传声头,传声头内部设置有喇叭盖,传声头外套设有橡胶套,橡胶套外设置有相匹配的入耳罩,橡胶套、入耳罩均和传声头内部相通。

6.根据权利要求5所述的一种入耳式数字助听器,其特征在于,所述传声头轴线与上盖开口中心轴线之间形成夹角在10‑30°之间。
