专利号: 202221994070X
申请人: 陈志伟
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种污水循环稀释及净化系统,其特征在于,包括:

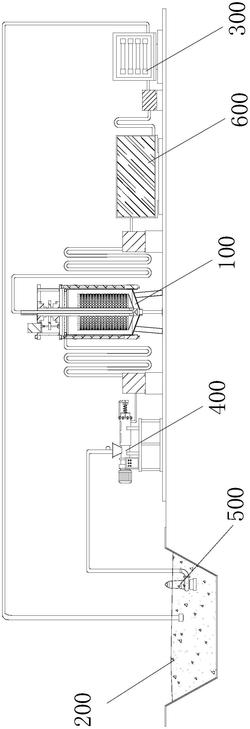

污水处理装置,所述污水处理装置包括药剂处理模组(100)与反渗透模组(300);

所述药剂处理模组(100)用于使污水与水处理剂混合并反应,水处理剂为絮凝剂和混凝剂中的至少一种;

所述反渗透模组(300)连通药剂处理模组的出水口,具有浓缩液出口与渗透液出口;所述反渗透模组用于对污水反渗透,分离出浓缩液与渗透液,并将其分别通过浓缩液出口与渗透液出口排出;

所述浓缩液出口连通集污池或沼气池,以将浓缩液导入其中并稀释其中的污水。

2.根据权利要求1所述的一种污水循环稀释及净化系统,其特征在于,在集污池与药剂处理模组之间设有固液分离模组(400),所述固液分离模组(400)为药剂处理模组的前级,用于分离出污水中的固体。

3.根据权利要求2所述的一种污水循环稀释及净化系统,其特征在于,还包括抽污泵(500),所述抽污泵(500)前后端分别连通集污池与固液分离模组,所述抽污泵用于从集污池中抽取污水并使污水泵入固液分离模组中。

4.根据权利要求1所述的一种污水循环稀释及净化系统,其特征在于,在药剂处理模组的清液出口与反渗透模组之间设有粗滤模组(600);粗滤模组(600)中过滤孔的孔径大于反渗透模组中渗透膜的膜孔径。

5.根据权利要求1所述的一种污水循环稀释及净化系统,其特征在于,还包括搅动装置(900),所述搅动装置(900)伸入集污池中并对其中的物体进行搅动;搅动装置用于打碎集污池中的固体或者带动其中的稠状物流动。

6.根据权利要求1所述的一种污水循环稀释及净化系统,其特征在于,所述反渗透模组为DTRO模组或者STRO模组。

7.根据权利要求1所述的一种污水循环稀释及净化系统,其特征在于,药剂处理模组包括容器、升降式滤芯、抽水机构和加药机构;升降式滤芯置于容器中;加药机构用于向容器中加入水处理药剂,容器为净化反应的场所;净化反应包含絮凝或混凝反应;升降式滤芯用于在净化反应之后将清液与絮状物分离,抽水机构用于将升降式滤芯中的清液抽出。

8.根据权利要求1所述的一种污水循环稀释及净化系统,其特征在于,所述沼气池(700)包括发酵室与处于发酵室两侧的进料口与出料口,所述集污池用于容纳沼气池中发酵后的沼液。

9.根据权利要求8所述的一种污水循环稀释及净化系统,其特征在于,还包括太阳能集热设备(800),所述太阳能集热设备(800)通过供热循环管道连通换热管(1000);换热管(1000)处于沼气池的发酵室中。
