专利号: 2022219651127
申请人: 大连东正液压有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种联轴器生产用淬火装置,包括外壳(1),其特征在于:所述外壳(1)的内部设置有升降机构(2),所述升降机构(2)上设置有上下移动的加热结构(3)和淬冷结构(4),所述外壳(1)的一侧设置有间歇进料机构(5),所述间歇进料机构(5)可将待淬火的联轴器输送至外壳(1)内部,并使待淬火的联轴器处于加热结构(3)和淬冷结构(4)的正下方。

2.根据权利要求1所述的一种联轴器生产用淬火装置,其特征在于:所述外壳(1)的内部设置有横板(6),所述横板(6)的下方设置有盛放淬冷介质的腔室(7),所述横板(6)的顶面固定安装有立板(8),且立板(8)上设置有纵向延伸的导向槽(9),所述外壳(1)设置有供间歇进料机构(5)穿过的开口(10),同时开口(10)的下方设置有与腔室(7)连通的集液口(11)。

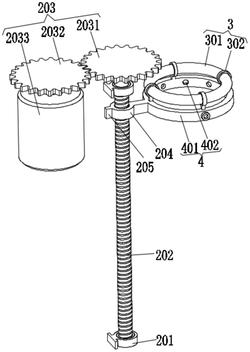

3.根据权利要求2所述的一种联轴器生产用淬火装置,其特征在于:所述升降机构(2)包括安装在立板(8)上的两个带座轴承(201),且两个带座轴承(201)上下间距设置,两个带座轴承(201)之间套接有丝杆(202),所述丝杆(202)的顶端传动有驱动组件(203),用于驱使丝杆(202)旋转,所述丝杆(202)上螺旋连接有螺套(204),同时螺套(204)上设置有嵌入导向槽(9)的导向块(205)。

4.根据权利要求3所述的一种联轴器生产用淬火装置,其特征在于:所述驱动组件(203)包括固定安装在丝杆(202)上的从动齿轮(2031),所述从动齿轮(2031)的一侧啮合有主动齿轮(2032),所述主动齿轮(2032)同轴固定有伺服电机一(2033)。

5.根据权利要求4所述的一种联轴器生产用淬火装置,其特征在于:所述伺服电机一(2033)的底部连接有支架(12),同时支架(12)固定在外壳(1)内壁上。

6.根据权利要求3所述的一种联轴器生产用淬火装置,其特征在于:所述淬冷结构(4)包括安装在螺套(204)上的环体(401),所述环体(401)的内面设置有喷孔(402),同时内部设置有喷孔(402)连通的环形通道,所述环体(401)与腔室(7)之间设置有液泵和导管。

7.根据权利要求6所述的一种联轴器生产用淬火装置,其特征在于:所述加热结构(3)包括同心设置在环体(401)上方的加热圈(301),所述加热圈(301)与环体(401)之间设置有若干个固定环(302)。

8.根据权利要求1所述的一种联轴器生产用淬火装置,其特征在于:所述间歇进料机构(5)包括伺服电机二(501)及其配套的减速机(502),所述减速机(502)的输出轴固定有转盘(503),所述转盘(503)的侧面一体成型有伸入外壳(1)的转臂(504),所述转臂(504)的远离转盘(503)的一端顶面安装有向上的凸缘(505)。
