专利号: 2022219292675
申请人: 山东科技大学
专利类型:实用新型
专利状态:无效专利
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

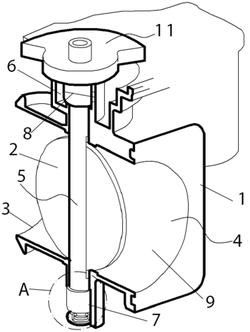

1.一种止回阀,包括阀体和止回叶片,其特征在于,所述阀体的两端分别具有进口部和出口部,所述止回叶片转动设置在阀体内侧中部,所述止回叶片竖向设置,所述止回叶片中部一体设置有旋转轴,所述旋转轴的顶部和底部分别穿出阀体的顶部和底部设置,所述阀体的顶部和底部分别一体设置有第一旋转腔室和第二旋转腔室,所述旋转轴的顶部和底部分别位于第一旋转腔室和第二旋转腔室内,所述旋转轴的上部固定设置有扭力弹簧,所述扭力弹簧位于第一旋转腔室内。

2.根据权利要求1所述的一种止回阀,其特征在于,所述阀体的中部开设有圆筒状的通道,所述进口部与出口部均与通道连通,所述止回叶片为圆形,所述止回叶片的直径与通道的直径相同,所述旋转轴沿旋转叶片的直径的方向设置。

3.根据权利要求2所述的一种止回阀,其特征在于,所述第一旋转腔室的内部呈圆柱状,所述扭力弹簧位于第一旋转腔室内,所述第一旋转腔室沿其轴向方向一体设置有卡块,所述扭力弹簧的一端与旋转轴固定连接,所述扭力弹簧的另一端与第一旋转腔室内的卡块相抵。

4.根据权利要求1所述的一种止回阀,其特征在于,所述第一旋转腔室的顶部设置有旋转板,所述旋转轴的顶部穿出第一旋转腔室的顶部且与旋转板的中部固定连接。

5.根据权利要求3所述的一种止回阀,其特征在于,所述止回叶片转动至与通道轴向方向平行时,所述扭力弹簧在第一旋转腔室内压缩,所述止回叶片转动至与通道轴向方向互相垂直时,所述扭力弹簧在第一旋转腔室内展开。

6.根据权利要求1所述的一种止回阀,其特征在于,所述第二旋转腔室内的底部固定设置有限位件,所述旋转轴的底部穿出第二旋转腔室的底部且转动设置在限位件内。

7.根据权利要求6所述的一种止回阀,其特征在于,所述限位件的顶部一体设置有压块,所述旋转轴的下部开设有卡槽,所述压块位于卡槽内。
