专利号: 2022218548294
申请人: 成都乾晋科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

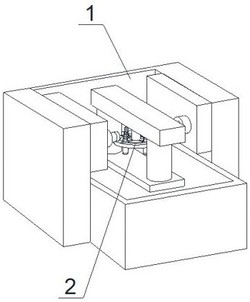

1.一种注塑模具加工用双头铣床,其特征在于:包括双头铣床本体和用于固定注塑模具的气缸压板,所述气缸压板包括气缸、圆形压盘、顶紧座和紧固螺帽,所述圆形压盘通过连接部与气缸连接,所述连接部固接于圆形压盘的顶面中央,圆形压盘上设置有贯穿板面的十字槽和圆环槽,所述十字槽的中心轴与圆环槽的圆心轴重叠,十字槽与圆环槽相交且连通,所述顶紧座包括顶紧部和螺杆,所述螺杆竖直固接于顶紧部上端,所述螺杆向上穿过十字槽或圆环槽与紧固螺帽螺纹连接。

2.根据权利要求1所述的一种注塑模具加工用双头铣床,其特征在于:所述连接部装嵌于气缸的安装孔上,气缸内部配置有驱动连接部旋转的驱动电机。

3.根据权利要求1所述的一种注塑模具加工用双头铣床,其特征在于:所述顶紧座设置有4个,4个顶紧座配备有4个紧固螺帽。

4.根据权利要求1所述的一种注塑模具加工用双头铣床,其特征在于:所述螺杆的直径与十字槽和圆环槽的槽径相等。

5.根据权利要求4所述的一种注塑模具加工用双头铣床,其特征在于:所述顶紧部和紧固螺帽的外径均大于十字槽和圆环槽的槽径。

6.根据权利要求1所述的一种注塑模具加工用双头铣床,其特征在于:所述连接部的高度大于螺杆的高度。

7.根据权利要求1所述的一种注塑模具加工用双头铣床,其特征在于:所述顶紧座的底部设置有硅胶垫片。

8.根据权利要求1所述的一种注塑模具加工用双头铣床,其特征在于:还包括用于增加顶紧座向下延长高度的垫圈,所述垫圈可适配套入螺杆上。
