专利号: 2022218534982
申请人: 江苏新大同精密五金有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

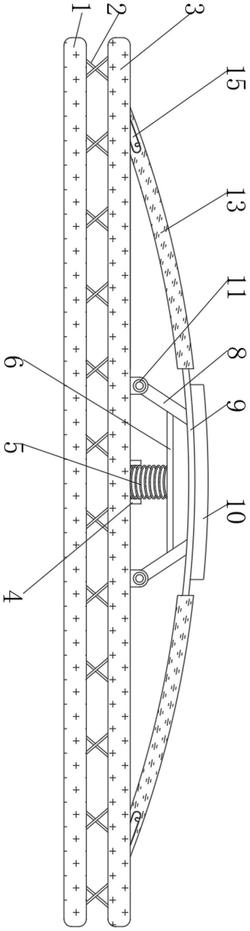

1.一种高韧性的弹簧钢组件,包括:第一弹簧钢(1)和安装条(4),其特征在于,所述第一弹簧钢(1)的表面安装有柔性交叉杆(2),所述柔性交叉杆(2)的顶部安装有第二弹簧钢(3);

所述安装条(4)安装在第二弹簧钢(3)的表面,所述安装条(4)一侧连接有减震弹簧(5),所述减震弹簧(5)顶部连接有连动杆(6),所述连动杆(6)的两侧连接有滑块(7),所述滑块(7)安装在转动臂(8)的内部,所述转动臂(8)的顶部连接活动连接有弹性片(9),所述弹性片(9)的顶部连接有保护片(10),所述转动臂(8)的底部转动连接有转动座(11)。

2.根据权利要求1所述的一种高韧性的弹簧钢组件,其特征在于:所述转动座(11)底部安装在第二弹簧钢(3)的表面,所述转动座(11)在第二弹簧钢(3)的表面对称安装有两个。

3.根据权利要求1所述的一种高韧性的弹簧钢组件,其特征在于:所述减震弹簧(5)的两侧分别安装有一个安装条(4),所述第二弹簧钢(3)、安装条(4)、减震弹簧(5)和连动杆(6)之间构成弹性连动结构。

4.根据权利要求1所述的一种高韧性的弹簧钢组件,其特征在于:所述转动臂(8)的一侧开设有与滑块(7)尺寸相匹配的滑槽,所述连动杆(6)通过滑块(7)与转动臂(8)之间构成滑动结构。

5.根据权利要求1所述的一种高韧性的弹簧钢组件,其特征在于:所述弹性片(9)的两侧分别连接有一个限位块(12),所述限位块(12)安装在侧板(13)的内部,所述侧板(13)底部凹口当中安装有凸块(14),所述凸块(14)嵌合在对接脚(15)的内部。

6.根据权利要求5所述的一种高韧性的弹簧钢组件,其特征在于:所述对接脚(15)嵌合在侧板(13)底部凹口当中,所述对接脚(15)的底部安装在第二弹簧钢(3)的表面上。

7.根据权利要求5所述的一种高韧性的弹簧钢组件,其特征在于:所述侧板(13)与弹性片(9)连接一端为中空结构,所述限位块(12)的尺寸大于侧板(13)开口尺寸。
