专利号: 2022218340737
申请人: 台州酶易生物技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

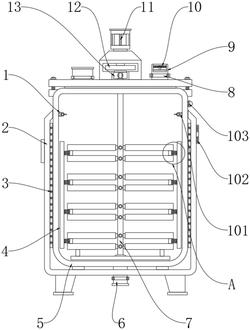

1.一种用于酶制剂发酵的磁力搅拌发酵罐,包括外壳(2)、罐体(5)和驱动电机(11),其特征在于:所述外壳(2)的内侧安装有加热管(3),所述外壳(2)的内部安装有罐体(5);

所述罐体(5)的底端安装有排料口(6),所述罐体(5)的一侧设置有报警结构(1),所述报警结构(1)包括有气压传感器(101)、单片机(102)和报警器(103),所述气压传感器(101)安装在罐体(5)内部两侧的顶端,所述报警器(103)安装在罐体(5)一侧的顶端,所述单片机(102)安装在外壳(2)一侧的顶端,所述罐体(5)顶端的一侧安装有排气口(9),且排气口(9)的底端安装有电磁阀(8),所述排气口(9)的内部设置有过滤结构(10),所述罐体(5)的顶端安装有驱动电机(11);

所述驱动电机(11)的底端安装有磁耦合器(12),且磁耦合器(12)的底端设置有磁棒(13),所述磁棒(13)的底端安装有搅拌叶(7),所述搅拌叶(7)的两端均设置有清理结构(4)。

2.根据权利要求1所述的一种用于酶制剂发酵的磁力搅拌发酵罐,其特征在于:所述气压传感器(101)呈对称设置,所述气压传感器(101)关于罐体(5)的垂直中心对称分布。

3.根据权利要求1所述的一种用于酶制剂发酵的磁力搅拌发酵罐,其特征在于:所述清理结构(4)包括有限位块(401)、刮板(402)和伸缩弹簧(403),所述限位块(401)均匀安装在搅拌叶(7)的两端,所述限位块(401)的一端均安装有伸缩弹簧(403),且伸缩弹簧(403)的一端均安装有刮板(402)。

4.根据权利要求3所述的一种用于酶制剂发酵的磁力搅拌发酵罐,其特征在于:所述伸缩弹簧(403)固定在搅拌叶(7)上,所述伸缩弹簧(403)与刮板(402)构成伸缩结构。

5.根据权利要求3所述的一种用于酶制剂发酵的磁力搅拌发酵罐,其特征在于:所述伸缩弹簧(403)均处于同一水平面内,所述伸缩弹簧(403)在搅拌叶(7)的两端呈等间距排列。

6.根据权利要求1所述的一种用于酶制剂发酵的磁力搅拌发酵罐,其特征在于:所述过滤结构(10)包括有支撑架(1001)、支撑杆(1002)、过滤网(1003)和预留孔(1004),所述支撑架(1001)安装在排气口(9)的内部,所述支撑架(1001)的顶端安装有支撑杆(1002),所述支撑杆(1002)的顶端设置有过滤网(1003),且过滤网(1003)的内部安装有预留孔(1004)。

7.根据权利要求6所述的一种用于酶制剂发酵的磁力搅拌发酵罐,其特征在于:所述预留孔(1004)的内壁上开设有螺纹,所述预留孔(1004)通过螺纹与支撑杆(1002)相啮合。

8.根据权利要求6所述的一种用于酶制剂发酵的磁力搅拌发酵罐,其特征在于:所述支撑架(1001)的直径与排气口(9)的内径相等,所述过滤网(1003)的直径小于排气口(9)的内径。
