专利号: 2022218176446
申请人: 江苏芸轩生态农业科技开发有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

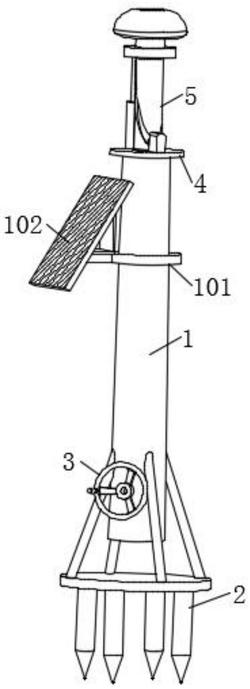

1.一种茶叶种植用喷灌装置,包括底柱(1)、底座(2)、升降控制件(3)、插接管(4)和喷灌件(5),其特征在于:所述底柱(1)固定连接在底座(2)上,所述底柱(1)上配合设置有升降控制件(3),所述底柱(1)的腔体内滑动插接有插接管(4),所述插接管(4)的顶部设置有喷灌件(5)。

2.根据权利要求1所述的一种茶叶种植用喷灌装置,其特征在于:所述底柱(1)上固定连接有支撑架(101),所述支撑架(101)上安装有光伏板(102),所述底柱(1)的腔体内开设有限位槽(103),所述限位槽(103)内转动连接有丝杆(104)。

3.根据权利要求1所述的一种茶叶种植用喷灌装置,其特征在于:所述底座(2)的底部固定连接有插脚(201),所述底座(2)的顶部固定连接有支撑杆(202),所述支撑杆(202)的一端固定连接在底柱(1)上。

4.根据权利要求1所述的一种茶叶种植用喷灌装置,其特征在于:所述升降控制件(3)由第一锥齿轮(301)、第二锥齿轮(302)和摇轮(303)组成,所述第一锥齿轮(301)固定连接在丝杆(104)上,所述第一锥齿轮(301)与第二锥齿轮(302)啮合连接设置,所述第二锥齿轮(302)转动连接在底柱(1)上,所述第二锥齿轮(302)上固定连接有摇轮(303)。

5.根据权利要求1所述的一种茶叶种植用喷灌装置,其特征在于:所述插接管(4)螺纹连接在丝杆(104)上,所述插接管(4)的两侧均固定连接有限位条(401),所述限位条(401)配合滑动连接在限位槽(103)内,所述插接管(4)的顶端固定连接有固定座(402)。

6.根据权利要求1所述的一种茶叶种植用喷灌装置,其特征在于:所述喷灌件(5)由转动管(501)、转动槽(502)、连接块(503)、销头(504)、电动推杆(505)、转动座(506)和喷头(507)组成,所述转动管(501)滑动插接在插接管(4)内,所述转动管(501)上开设有转动槽(502),所述转动管(501)一侧的插接管(4)上固定连接有连接块(503),所述连接块(503)上固定连接有销头(504),所述销头(504)滑动连接在转动槽(502)内,所述转动管(501)一侧的插接管(4)上固定连接有电动推杆(505),所述电动推杆(505)的活塞杆上固定连接有转动座(506),所述转动座(506)转动连接在转动管(501)上,所述转动管(501)的顶部安装有喷头(507)。
