专利号: 2022217270421
申请人: 宝应县欧达电子陶瓷有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-03-02
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

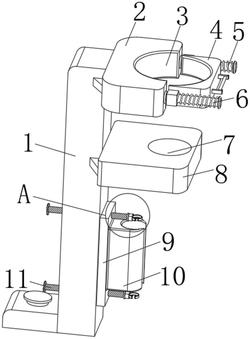

1.一种灶具用点火针支架,包括支架主体(1),其特征在于,所述支架主体(1)一端的顶部设置有安装组件,所述支架主体(1)一端的中间位置处设置有放置板(8),所述放置板(8)顶部与底部一端的中间位置处设置有通孔(7),且通孔(7)贯穿放置板(8),所述支架主体(1)一端的底部设置有固定组件。

2.根据权利要求1所述的灶具用点火针支架,其特征在于,所述安装组件包括限位块A(2),所述限位块A(2)位于支架主体(1)一端的顶部,所述限位块A(2)一端的两侧设置有滑杆(6),所述滑杆(6)远离限位块A(2)的一端设置有挡盘(17),所述滑杆(6)的外侧套设有套块(16),两组所述套块(16)相互靠近的一侧设置有限位块B(4),所述限位块B(4)与限位块A(2)相互靠近的一端设置有弧形卡槽(3),所述滑杆(6)外侧靠近挡盘(17)的一端套设有弹簧(5)。

3.根据权利要求1所述的灶具用点火针支架,其特征在于,所述固定组件包括安装板(9),所述安装板(9)位于支架主体(1)一端的底部,所述安装板(9)的一端设置有橡胶限位块(10),所述橡胶限位块(10)的一端设置有限位槽(15),所述安装板(9)一端顶部与底部的中间位置处设置有螺纹杆(11),且螺纹杆(11)贯穿安装板(9)与支架主体(1),所述螺纹杆(11)的一端设置有固定座(12),所述固定座(12)远离螺纹杆(11)的一端设置有卡环(14),所述卡环(14)的一侧设置有安装口(13)。

4.根据权利要求2所述的灶具用点火针支架,其特征在于,所述限位块B(4)一端的中间位置处设置有把手,且把手的外侧套设有胶棉把套。

5.根据权利要求3所述的灶具用点火针支架,其特征在于,所述螺纹杆(11)远离固定座(12)的一端设置有环形转把,且环形转把的外侧设置有防滑纹。

6.根据权利要求1所述的灶具用点火针支架,其特征在于,所述支架主体(1)的底部设置有安装座,且安装座上设置有固定螺栓。
