专利号: 2022217177511
申请人: 武汉黄鹤特业工程技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

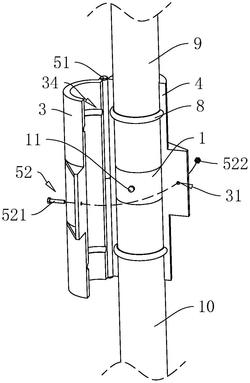

1.一种电梯轿厢用脚手架的稳定结构,包括第一半圆板(3)和第二半圆板(4),其特征在于:还包括夹设在上空心钢管(9)与下空心钢管(10)之间的支撑环(1),所述支撑环(1)上穿设固定有加强杆(2),所述加强杆(2)的一端伸入上空心钢管(9)的内腔、另一端伸入下空心钢管(10)的内腔,所述第一半圆板(3)的两水平端面和所述第二半圆板(4)的两水平端面均位于所述加强杆(2)的两端面之间,所述第一半圆板(3)的内弧面与所述第二半圆板(4)的内弧面之间围成装夹上空心钢管(9)和下空心钢管(10)的环形装夹空间,所述第一半圆板(3)与所述第二半圆板(4)之间设置有用于将两者进行相互锁紧的锁止机构。

2.根据权利要求1所述的电梯轿厢用脚手架的稳定结构,其特征在于:所述锁止机构包括连接杆(51),所述第一半圆板(3)的一端转动安装于所述连接杆(51)上,所述第二半圆板(4)的一端转动安装于所述连接杆(51)上;

所述锁止机构还包括用于将所述第一半圆板(3)远离所述连接杆(51)的一端以及所述第二半圆板(4)远离所述连接杆(51)的一端进行相互锁紧的锁紧组件(52)。

3.根据权利要求2所述的电梯轿厢用脚手架的稳定结构,其特征在于:所述锁紧组件(52)包括锁止螺栓(521)和锁止螺母(522),所述锁止螺栓(521)的杆部贯穿所述第一半圆板(3)远离所述连接杆(51)的一端以及所述第二半圆板(4)远离所述连接杆(51)的一端,所述锁止螺栓(521)的端部抵紧所述第一半圆板(3)的外表面,所述锁止螺母(522)螺纹装配于所述锁止螺栓(521)上,所述锁止螺母(522)的一端抵紧所述第二半圆板(4)的外表面。

4.根据权利要求3所述的电梯轿厢用脚手架的稳定结构,其特征在于:所述第一半圆板(3)的外表面开设有用于防止所述锁止螺栓(521)转动的防转槽(32)。

5.根据权利要求1所述的电梯轿厢用脚手架的稳定结构,其特征在于:所述支撑环(1)的外周侧固设有若干个定位凸起(11),所述第一半圆板(3)或所述第二半圆板(4)的内弧面上开设有与所述定位凸起(11)相适配的定位槽。

6.根据权利要求1所述的电梯轿厢用脚手架的稳定结构,其特征在于:上空心钢管(9)与下空心钢管(10)的外周侧均固定套设有定位环(8),所述第一半圆板(3)与所述第二半圆板(4)的内弧面上均开设有与所述定位环(8)相适配的环形槽(34)。

7.根据权利要求1所述的电梯轿厢用脚手架的稳定结构,其特征在于:所述加强杆(2)的端部同轴连接有延伸杆(6),所述延伸杆(6)的外直径等于所述加强杆(2)的外直径。

8.根据权利要求7所述的电梯轿厢用脚手架的稳定结构,其特征在于:所述延伸杆(6)远离所述加强杆(2)的一端的边沿处呈倒角设置。
