专利号: 2022216924391
申请人: 王海清
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

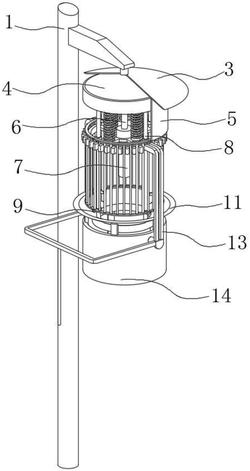

1.一种林业野外灭虫装置,包括支架(1),其特征在于,所述支架(1)的上端固定连接有太阳能板(2),所述支架(1)的外表面固定连接有灯罩(3),所述灯罩(3)的外表面固定连接有电盒(4),所述电盒(4)的外表面固定连接有柱形罩(5),所述柱形罩(5)的顶端与灯罩(3)固定连接,所述电盒(4)的底端固定连接有通线管(6),所述通线管(6)远离电盒(4)的一端固定连接有引虫灯(7),所述电盒(4)的底端固定连接有竖杆(8),所述竖杆(8)的外表面固定连接有卡扣(9),所述卡扣(9)的内部固定连接有电网(10),所述竖杆(8)远离电盒(4)的一端固定连接有锥形槽(11),所述锥形槽(11)的外表面固定连接有限位板(12),所述电盒(4)的下方设置有清扫机构(13),所述锥形槽(11)的下方设置有集虫机构(14)。

2.根据权利要求1所述的一种林业野外灭虫装置,其特征在于,所述清扫机构(13)包括弹簧(1301),所述弹簧(1301)的顶端与电盒(4)的底端固定连接,所述弹簧(1301)远离电盒(4)的一端固定连接有清扫架(1302),所述清扫架(1302)的内部与竖杆(8)的外表面滑动连接。

3.根据权利要求2所述的一种林业野外灭虫装置,其特征在于,所述清扫架(1302)的外表面固定连接有拉板(1303),所述拉板(1303)的外表面固定连接有连接把(1304),所述连接把(1304)的底面固定连接有拉绳(1305)。

4.根据权利要求3所述的一种林业野外灭虫装置,其特征在于,所述集虫机构(14)包括集虫桶(1401),所述集虫桶(1401)的外表面转动连接有横杆(1402),所述横杆(1402)远离集虫桶(1401)的一端与拉板(1303)的外表面固定连接。

5.根据权利要求4所述的一种林业野外灭虫装置,其特征在于,所述集虫桶(1401)的内壁开设有限位槽(1403),所述限位槽(1403)的内壁与限位板(12)的外表面滑动连接。
