专利号: 2022216447176
申请人: 四川锐驰机械制造有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

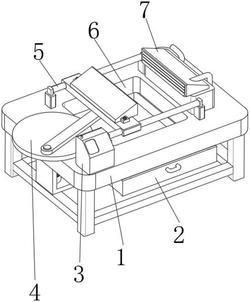

1.固定式自动装包机,包括放置座(1),其特征在于:所述放置座(1)顶部的两端分别安装有推动机构(4)和烫塑机构(7),所述推动机构(4)和烫塑机构(7)之间设置有滑轨(5),滑轨(5)设置有两个,两个滑轨(5)分别固定在所述放置座(1)顶部的两侧;

所述推动机构(4)包括推动电机(401),推动电机(401)固定在所述放置座(1)底部的一端,推动电机(401)的输出端贯穿放置座(1)并固定连接有驱动盘(402),驱动盘(402)顶部远离圆心的一端铰接有推力臂(403),推力臂(403)的一端铰接有铰接块(407),铰接块(407)内部的两端开设有滑动孔(405),滑动孔(405)和滑轨(5)相适配,铰接块(407)的顶部安装有碾压块(404),所述碾压块(404)通过铰接块(407)在滑轨(5)上移动时和烫塑机构(7)的输出端相接触。

2.根据权利要求1所述的固定式自动装包机,其特征在于:所述烫塑机构(7)包括供电座(702),供电座(702)的底部和所述放置座(1)的顶部相固定,供电座(702)的顶部固定有加热座(705),加热座(705)的输出端安装有可拆卸的烫塑电阻(703),所述碾压块(404)面向烫塑机构(7)的一端开设有放置槽(406),放置槽(406)和所述烫塑电阻(703)相适配。

3.根据权利要求2所述的固定式自动装包机,其特征在于:所述供电座(702)的输入端固定有电源连接线束(701),所述供电座(702)的输出端固定有供电线束(704),供电线束(704)的一端和所述加热座(705)的输入端相固定,所述供电座(702)通过供电线束(704)和所述加热座(705)电性连接。

4.根据权利要求2所述的固定式自动装包机,其特征在于:所述放置座(1)顶部的一端固定有控制终端(3),控制终端(3)分别和推动电机(401)和供电座(702)电性连接。

5.根据权利要求1所述的固定式自动装包机,其特征在于:所述放置座(1)的顶部开设有出料缺口(6),所述出料缺口(6)设置在两个滑轨(5)之间,所述放置座(1)的底部固定有开口盒,开口盒的开口端面向出料缺口(6),开口盒的一侧开设有贯穿缺口,开口盒的内部滑动连接有放置抽屉(2),放置抽屉(2)的受力面板和所述贯穿缺口相适配。
