专利号: 2022216428476
申请人: 武汉黄鹤特业工程技术有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

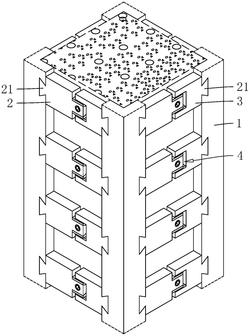

1.一种用于建筑承重柱的抗震加固结构,包括角板(1),其特征在于:还包括第一连接杆(2)、第二连接杆(3)和用于将第一连接杆(2)和第二连接杆(3)连接在一起的连接组件(4);

所述第一连接杆(2)和所述第二连接杆(3)均设置有四组,四组所述第一连接杆(2)分别和承重柱的四个面对应,四组所述第二连接杆(3)分别和四组所述第一连接杆(2)对应;

每组第一连接杆(2)和每组所述第二连接杆(3)均沿竖向方向间隔设置有多个,多个所述第一连接杆(2)和多个所述第二连接杆(3)一一对应,所述第一连接杆(2)的一侧卡接在所述角板(1)上,所述第二连接杆(3)远离所述第一连接杆(2)的一侧卡接在相邻的一个所述角板(1)上。

2.根据权利要求1所述的一种用于建筑承重柱的抗震加固结构,其特征在于:所述连接组件(4)包括连接条(41),所述连接条(41)固定连接在所述第一连接杆(2)和所述第二连接杆(3)两者之中的其中一个之上,所述第一连接杆(2)和所述第二连接杆(3)两者之中的另外一个之上开设有和所述连接条(41)对应的连接槽(31);

所述连接组件(4)还包括用于将所述连接条(41)锁止在所述连接槽(31)侧壁上的锁紧部件(42)。

3.根据权利要求2所述的一种用于建筑承重柱的抗震加固结构,其特征在于:所述锁紧部件(42)包括连接板(421)、锁止条(422)和螺钉(423);

所述连接板(421)位于所述连接槽(31)相对的两侧壁之间,所述锁止条(422)设置有两个,两个分别固定连接于所述连接板(421)相对的两侧,所述锁止条(422)远离所述连接板(421)的一侧和所述连接槽(31)的侧壁贴合;

所述锁止条(422)远离所述连接槽(31)侧壁的一侧倾斜设置,所述锁止条(422)远离承重柱一侧的横截面积小于所述锁止条(422)靠近承重柱一侧的横截面积,所述连接条(41)相对的两侧分别抵接在两个所述锁止条(422)的斜面上;

所述螺钉(423)的自由端贯穿所述连接条(41)并螺纹连接在所述连接板(421)上,所述螺钉(423)的头部抵紧在所述连接条(41)上。

4.根据权利要求3所述的一种用于建筑承重柱的抗震加固结构,其特征在于:所述连接条(41)相对的两侧分别贴合在所述锁止条(422)的斜面上。

5.根据权利要求4所述的一种用于建筑承重柱的抗震加固结构,其特征在于:所述锁止条(422)和所述连接槽(31)的侧壁贴合的一侧设置有防滑纹(5)。

6.根据权利要求2所述的一种用于建筑承重柱的抗震加固结构,其特征在于:所述连接槽(31)的侧壁远离承重柱的一侧倒角处理。

7.根据权利要求2所述的一种用于建筑承重柱的抗震加固结构,其特征在于:所述锁紧部件(42)包括挡板(424)和螺钉(423);

所述挡板(424)和所述连接槽(31)对应,所述挡板(424)抵接于所述第一连接杆(2)和所述第二连接杆(3)两者之中开设有所述连接槽(31)的一个之上的内侧,所述连接条(41)和所述连接槽(31)的侧壁对应的侧面倾斜设置,所述连接条(41)内侧的横截面积大于所述连接条(41)外侧的横截面积,所述连接槽(31)的侧壁和所述连接条(41)的倾斜侧面贴合;

所述螺钉(423)的自由端贯穿所述连接条(41)并螺纹连接在所述挡板(424)上。

8.根据权利要求7所述的一种用于建筑承重柱的抗震加固结构,其特征在于:所述螺钉(423)的头部隐藏于所述连接条(41)内。
