专利号: 2022215723802
申请人: 徐州鑫明宇机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

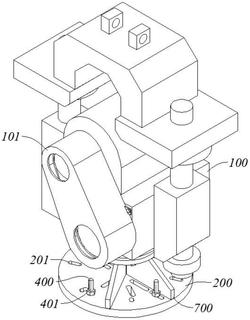

1.一种带有法兰盘的基桩用振动锤,包括振动锤,所述振动锤下端安装有桩桶,所述振动锤包括皮带防护盖和底部连接件,其特征在于,所述底部连接件上安装有上法兰盘,所述上法兰盘上安装有下法兰盘,所述上法兰盘与下法兰盘之间固定连接有第二连接件,所述下法兰盘上开设有多个第二通孔,所述下法兰盘上安装有桩桶,所述桩桶与下法兰盘之间安装有桩桶法兰盘,所述桩桶法兰盘上开设有第三通孔,所述第二通孔与第三通孔内插设有螺栓,所述螺栓上螺纹连接有螺帽。

2.根据权利要求1所述的一种带有法兰盘的基桩用振动锤,其特征在于,所述底部连接件上开设有多个第一通孔,所述上法兰盘上开设有与第一通孔相对应的第四通孔,所述第一通孔与第四通孔之间插设有螺栓,所述螺栓上螺纹连接有螺帽。

3.根据权利要求1或2所述的一种带有法兰盘的基桩用振动锤,其特征在于,所述螺栓上开设有多个分布均匀的第二盲孔,所述螺帽内开设有多个凹槽,所述凹槽内滑动连接有限位件,所述限位件与凹槽底部之间安装有弹簧。

4.根据权利要求1所述的一种带有法兰盘的基桩用振动锤,其特征在于,所述振动锤靠近传动带的一侧壁上固定连接有一对凸块,一对所述凸块上开设有第一盲孔,所述第一盲孔的内部转动连接有连接杆。

5.根据权利要求4所述的一种带有法兰盘的基桩用振动锤,其特征在于,所述皮带防护盖与连接杆之间安装有第一连接件。

6.根据权利要求1所述的一种带有法兰盘的基桩用振动锤,其特征在于,所述上法兰盘的外壁直径小于下法兰盘的外壁直径。
